DeskMini H470更换AXP90散热经验分享

2021/11/17

前言

其实我一直想给自己小主机deskmini-h470换一个i9的处理器。权衡之下我觉得10900es版本最好，一方面es版本价格比较便宜，另外一方面因为小主机空间限制太高的TDP可能顶不住，我不玩游戏我馋的仅仅是十代10核20线程以及20Mb三级缓存。超频和5Ghz睿频其实对于我来说需求不大，es版刚好可以满足我的需求。已经确定好以后，首先第一步肯定是要给我小主机换一个散热。

Deskmini-h470的高度是46mm，所以我想在范围内尽可能的选择散热能力好一点的，毕竟我要压的可是i9。最终决定在下面两款之间确定

image-20211127192256453

猫头鹰（NOCTUA）NH-L9i CPU散热器 37mm

image-20211127192405320

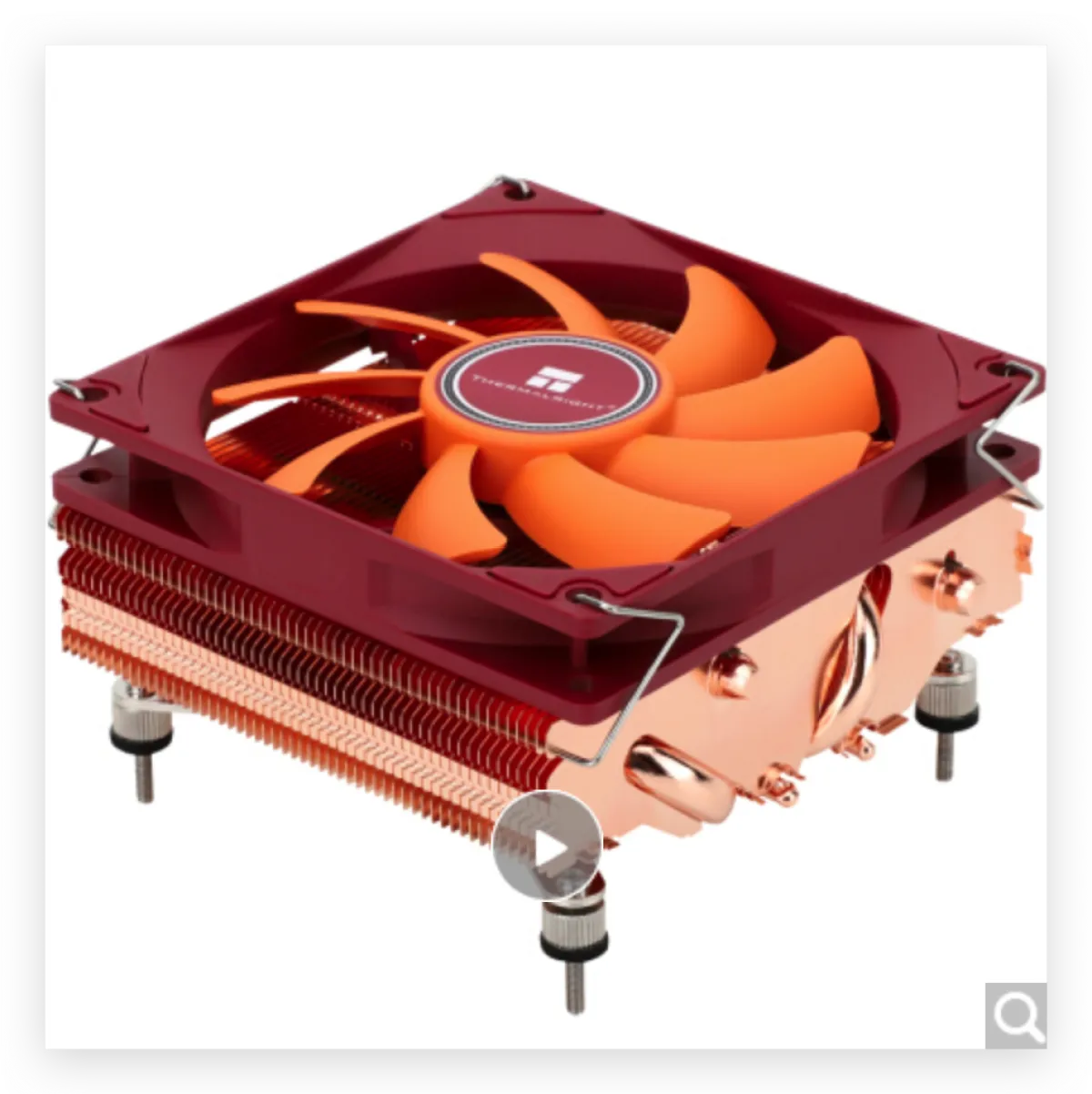

利民 AXP90-X47 FULL 47mm 纯铜

我参考了一些帖子，大家用猫头鹰L9i的会多一些，因为它的高度合适，并且猫扇是出了名的散热和噪音平衡的最好。本来我也是选择他，但是他是37mm的高度，我感觉冗余了10mm，要是能利用起来就好了。所以我又把希望转到了利民XP90上面，但是它也是一个极端，它是47mm比我的deskmini-h470的机箱高度多了1mm，我不知道这1mm的误差是能可以兼容，我翻遍了全网的帖子，得到的结果是可以放下，但是需要进行调整。感谢这篇文章，这应该是全网唯一一篇deskmini-h470上上AXP90的帖子(现在是唯二啦😂)。

下面就分享一下我自己DeskMini H470更换AXP90散热器的经验，希望有类似考量的同学可以参考。先说结论吧，可以放但是空间有点挤，不过可以完美发挥作用。如果你也想使用deskmini-h470上10070或者10900请无脑选AXP90。

开箱

image-20211127205843165

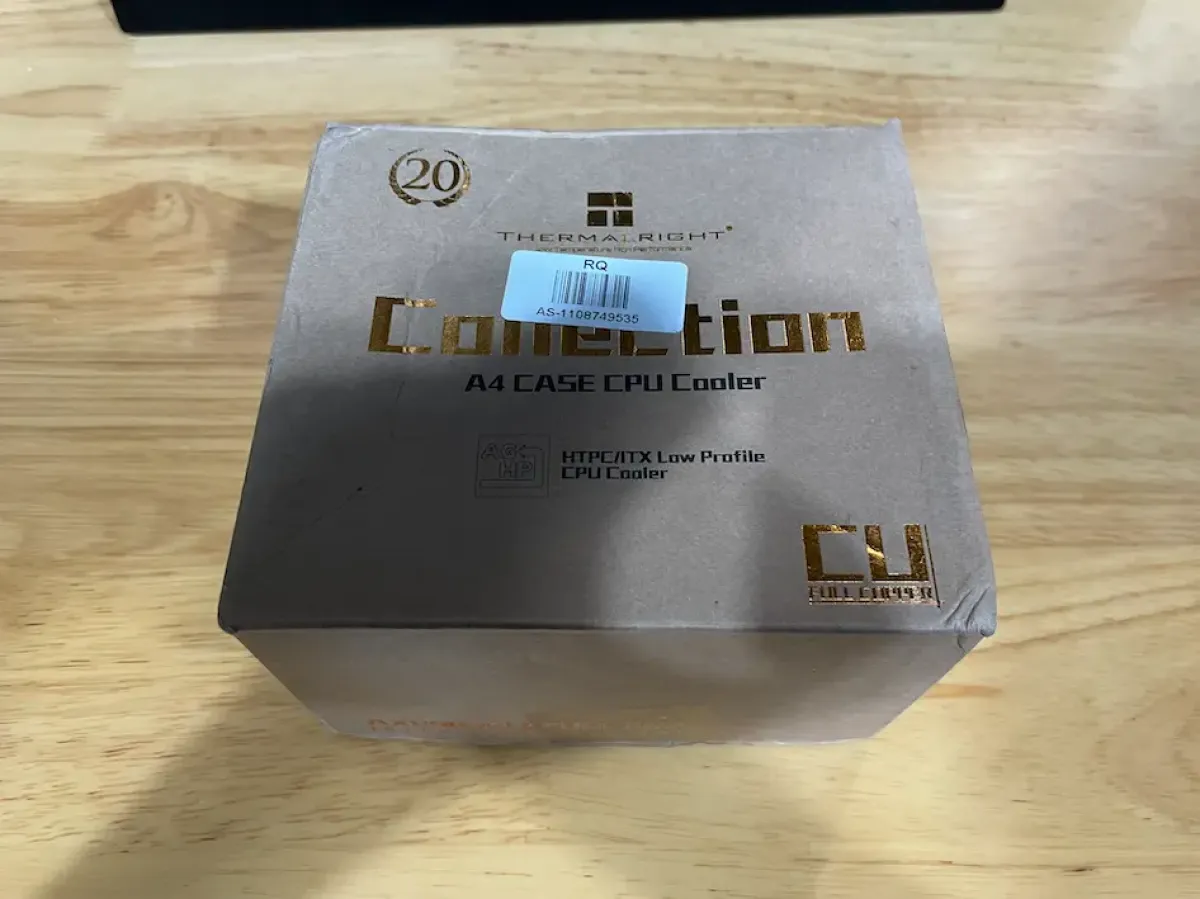

包装

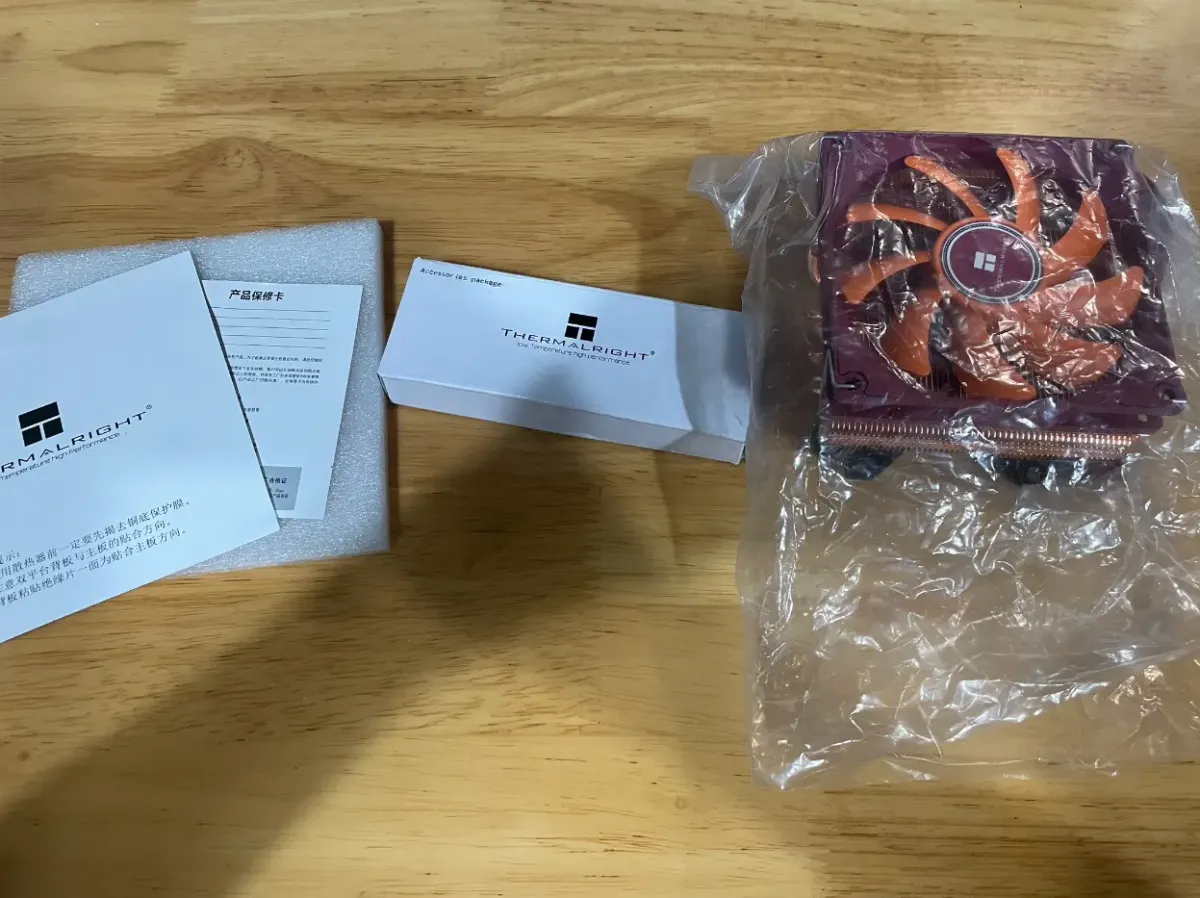

image-20211127210310681

包装里面东西

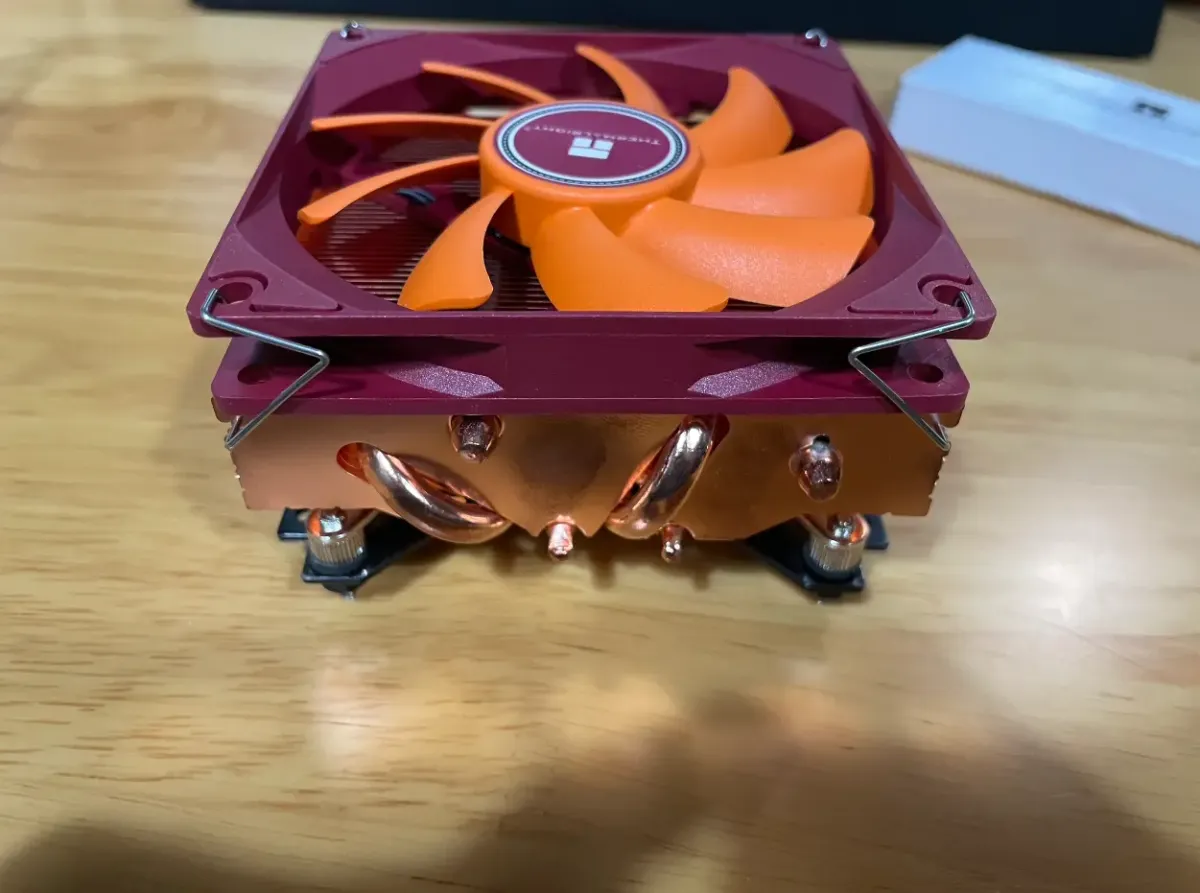

image-20211127210326960

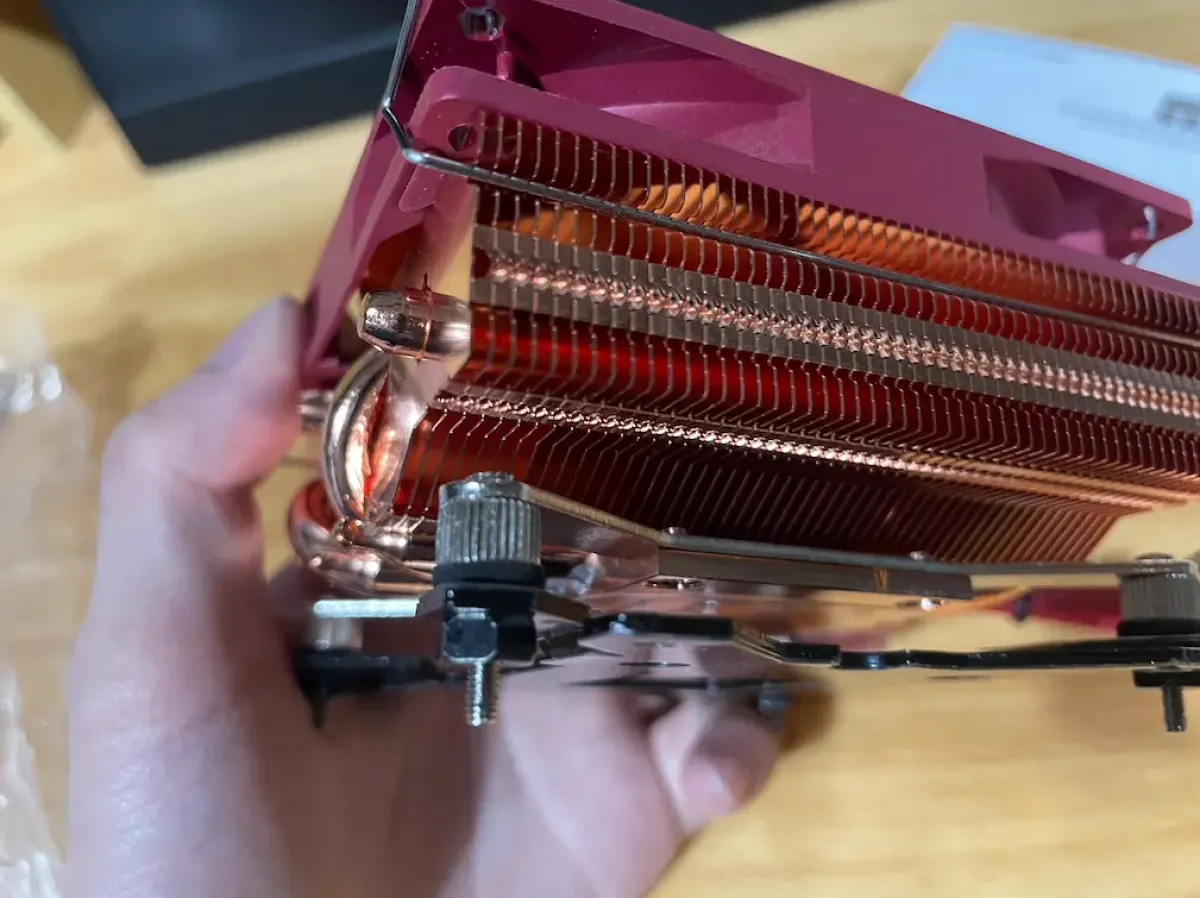

主体


image-20211127210605967

image-20211127210357010

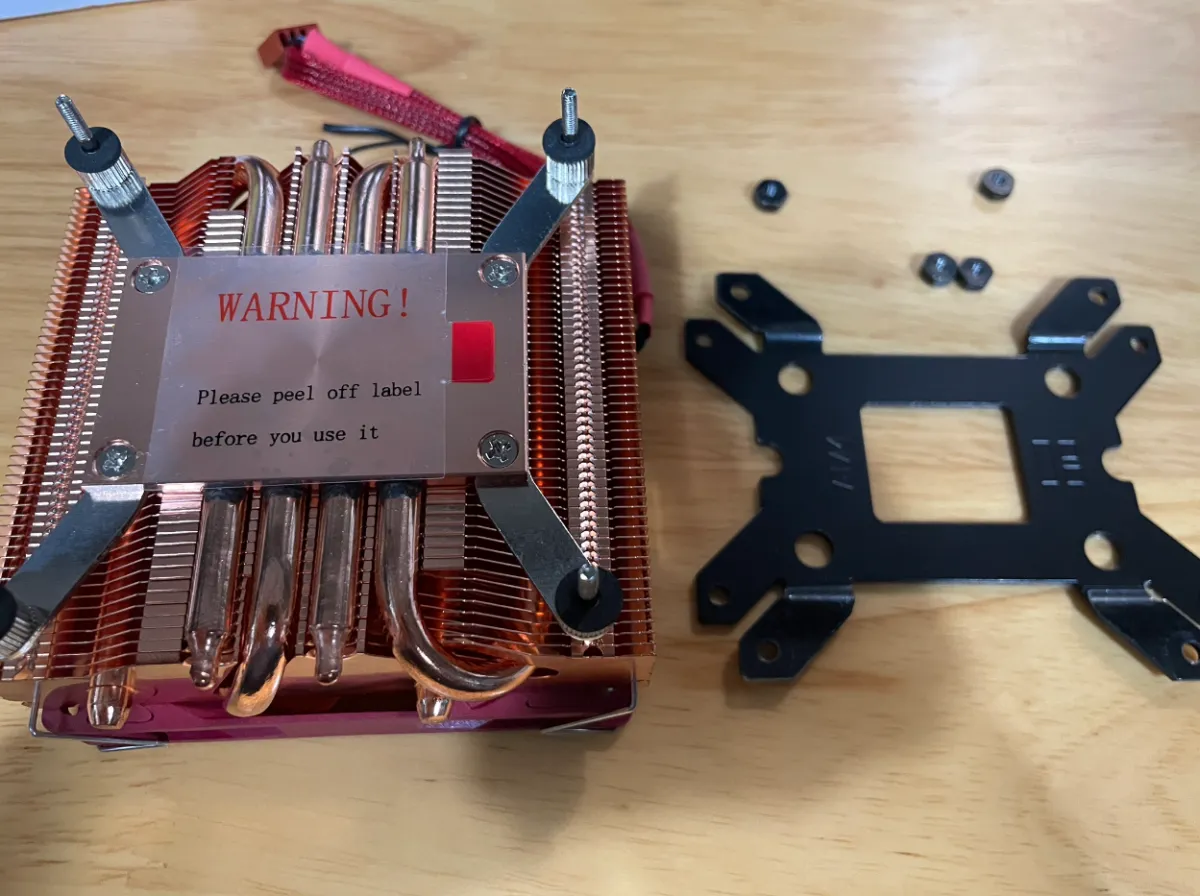

四铜管加背夹


image-20211127210431749

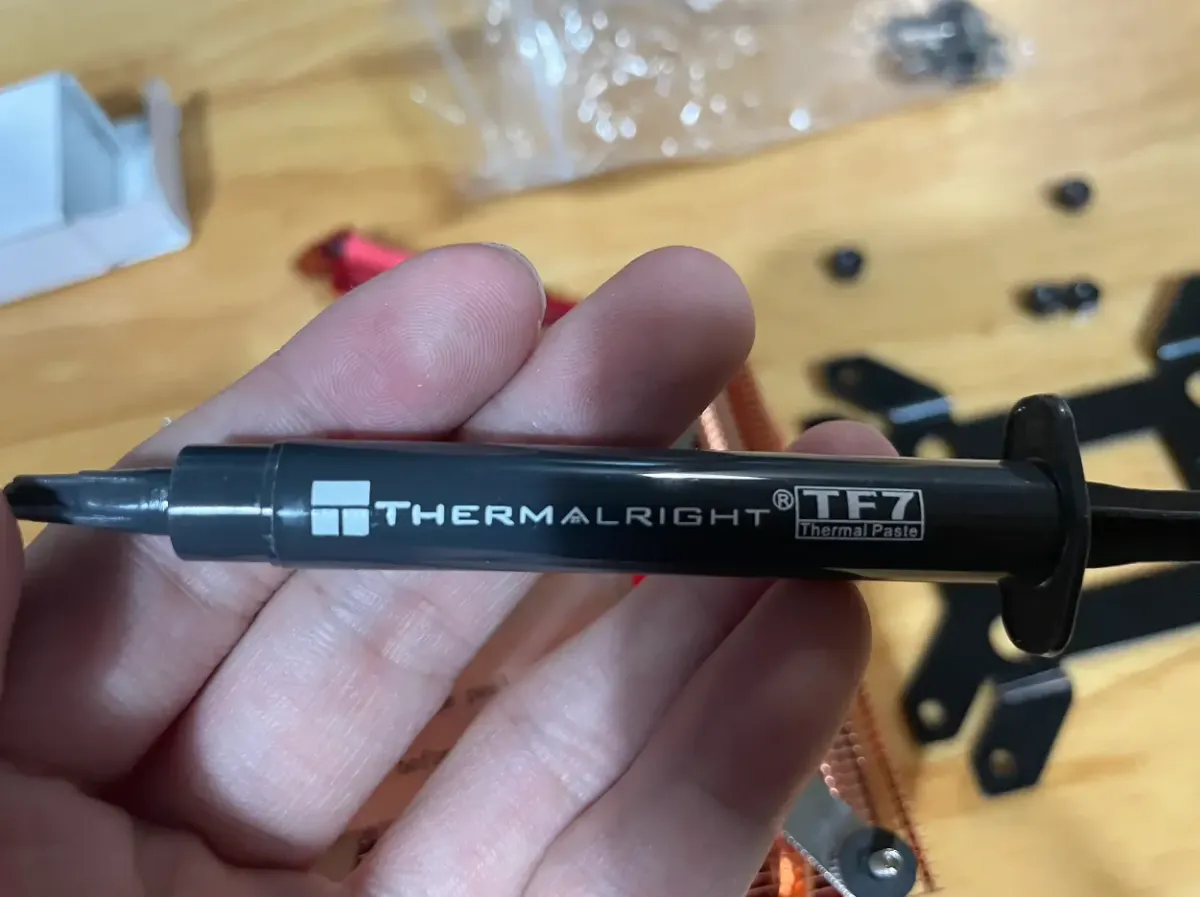

还送一管5g的TF7(京东69人民币)

拆机

image-20211127210632447

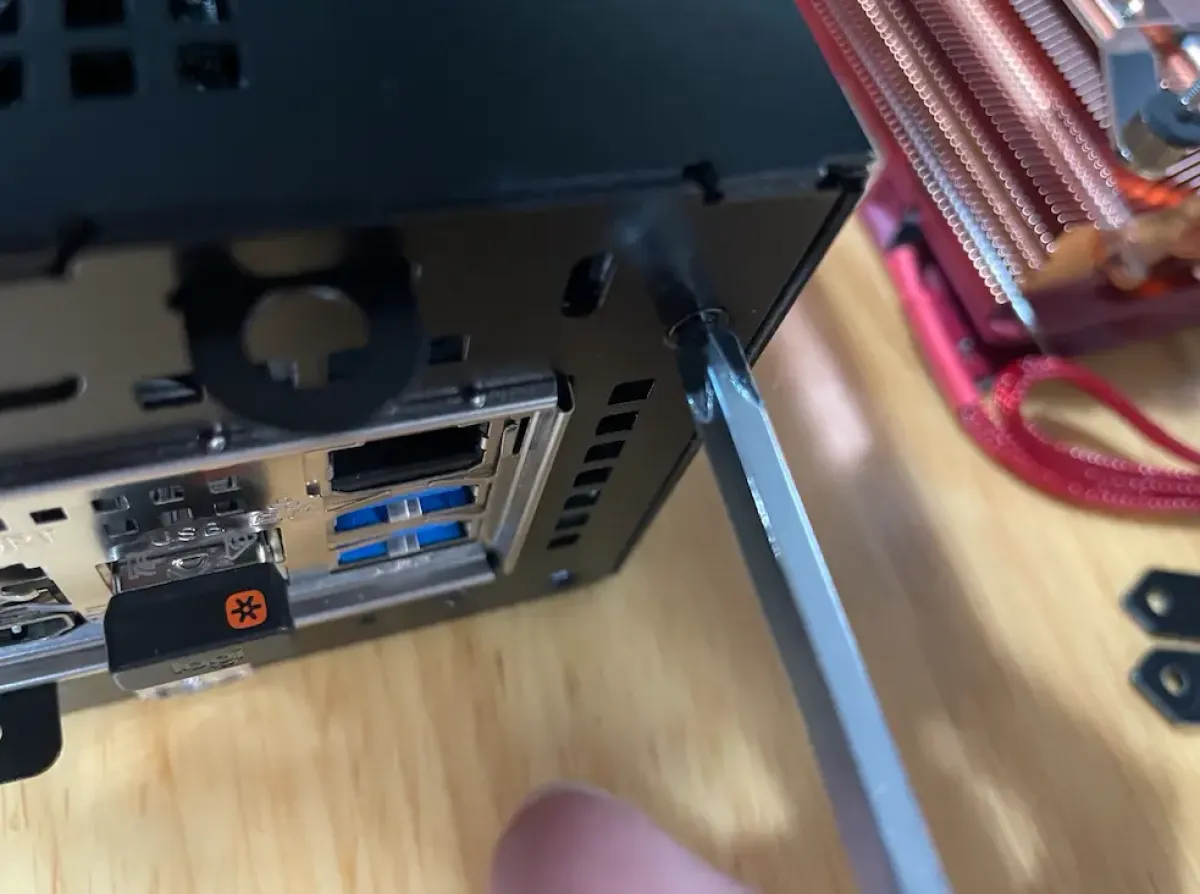

背部螺丝都卸下


image-20211127210704273

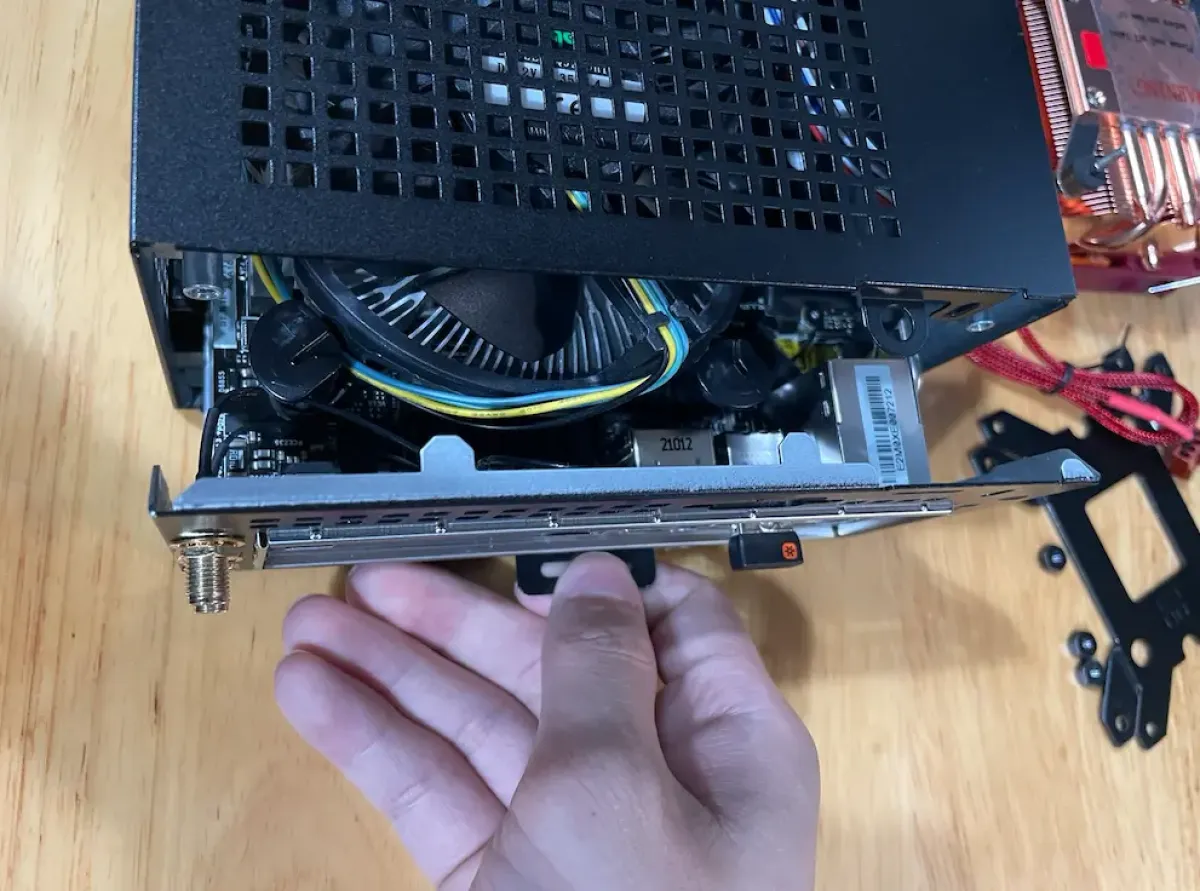

拆完然后小把手拉开


image-20211127210748157

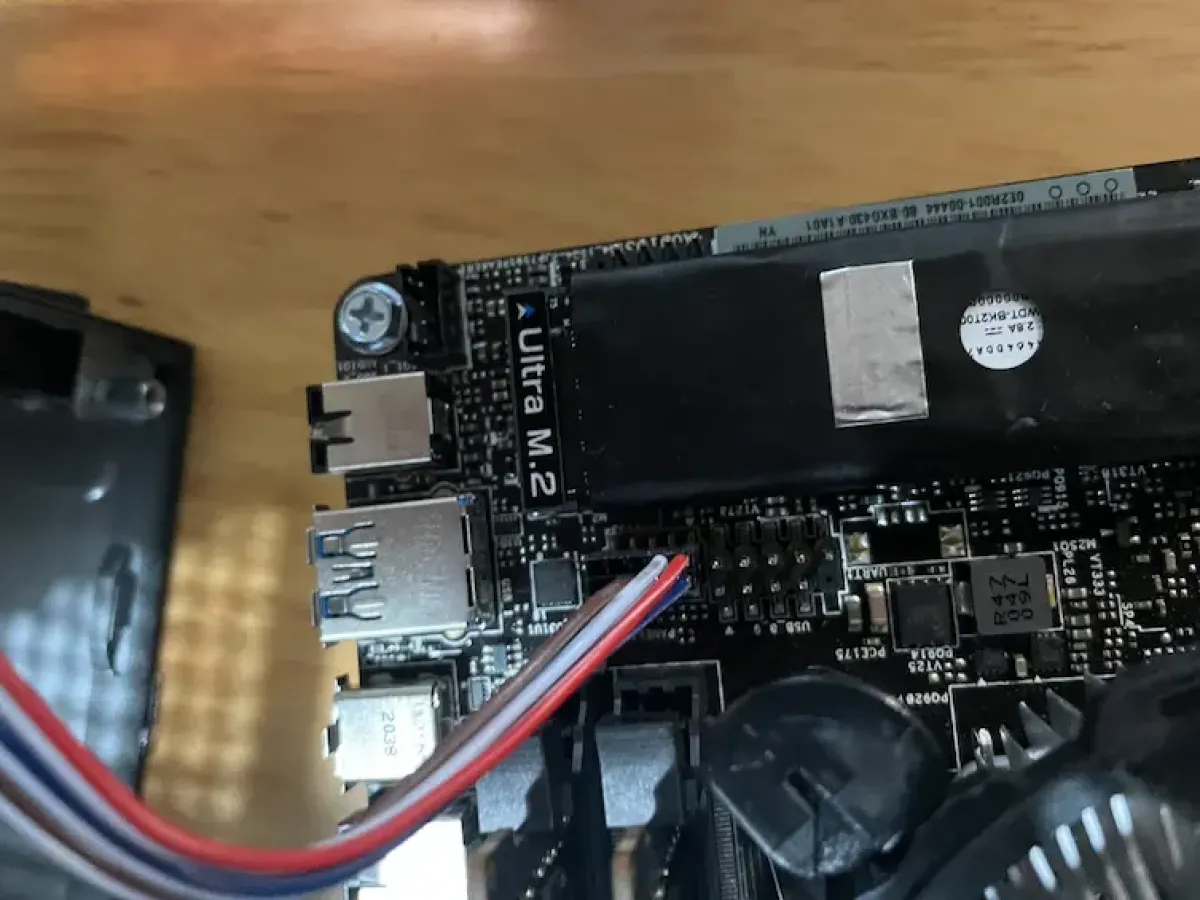

拉出来后，把开关排线断开，分离机箱和主板


image-20211127210851572

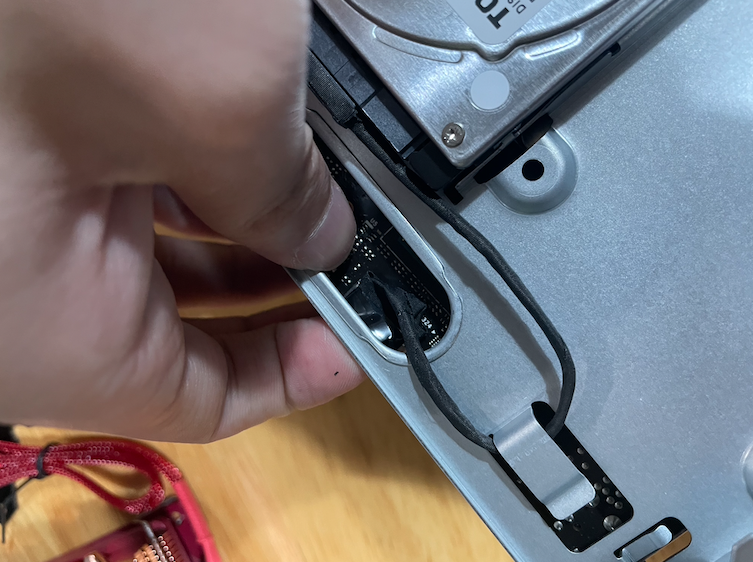

如果你接了sata盘先段断开，因为要把主板从这个托盘分离

image-20211127210946233

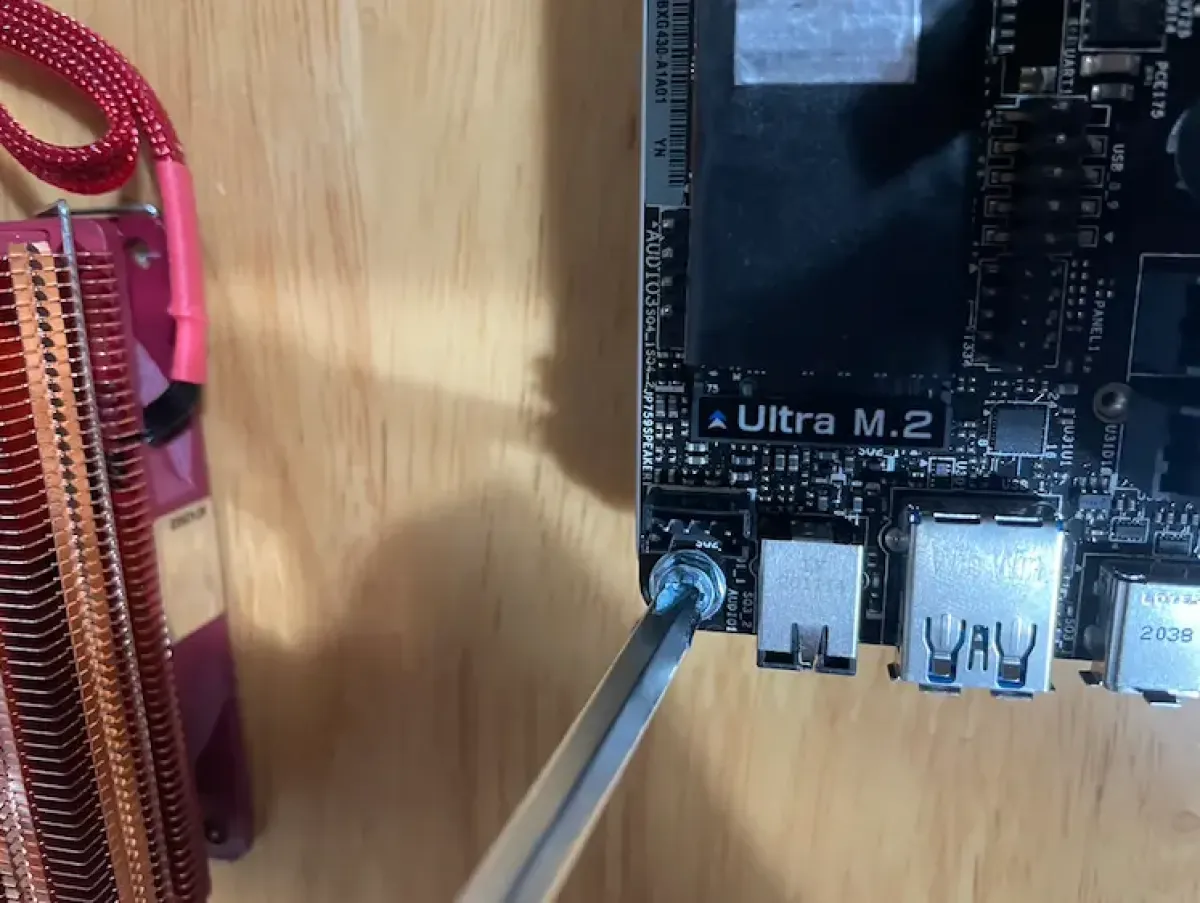

卸下四个角的固定螺丝


image-20211127211050403

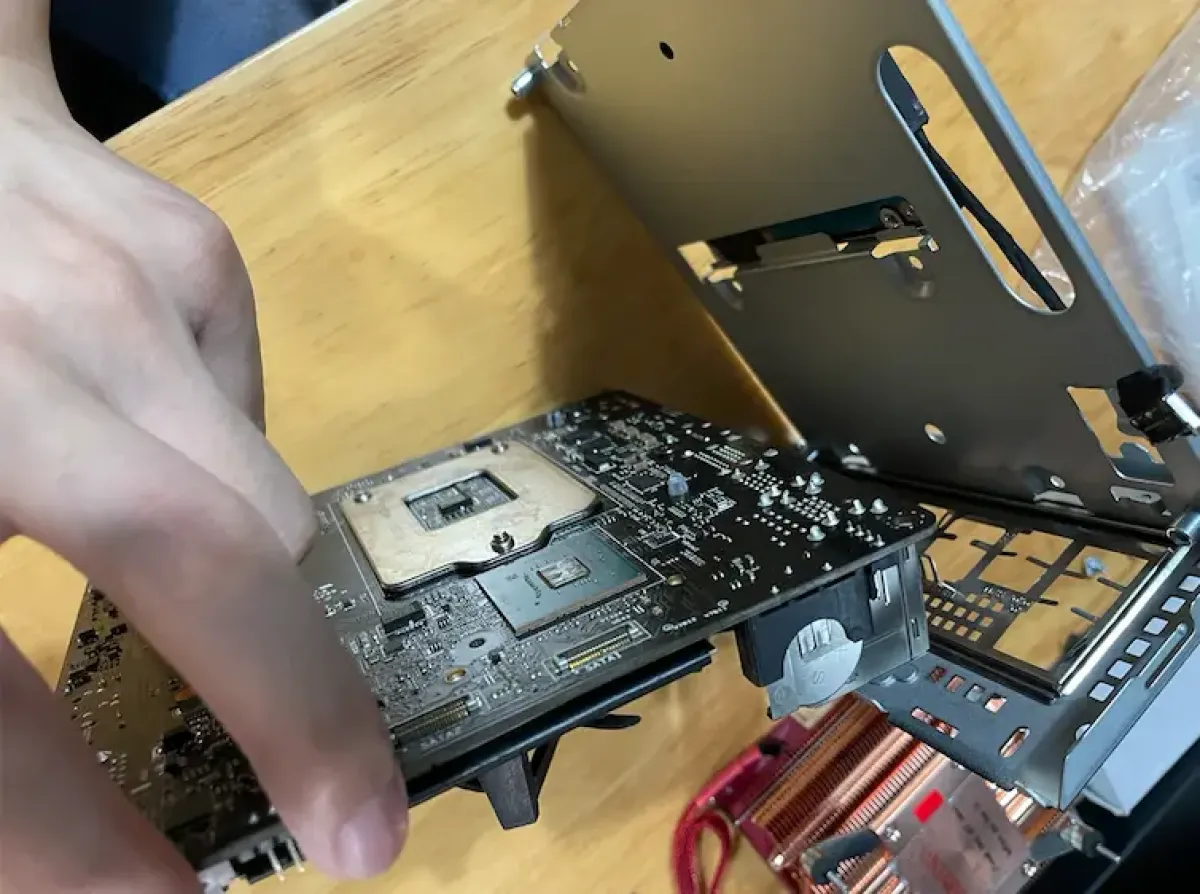

分离主板和托盘，现在可以主板的背部

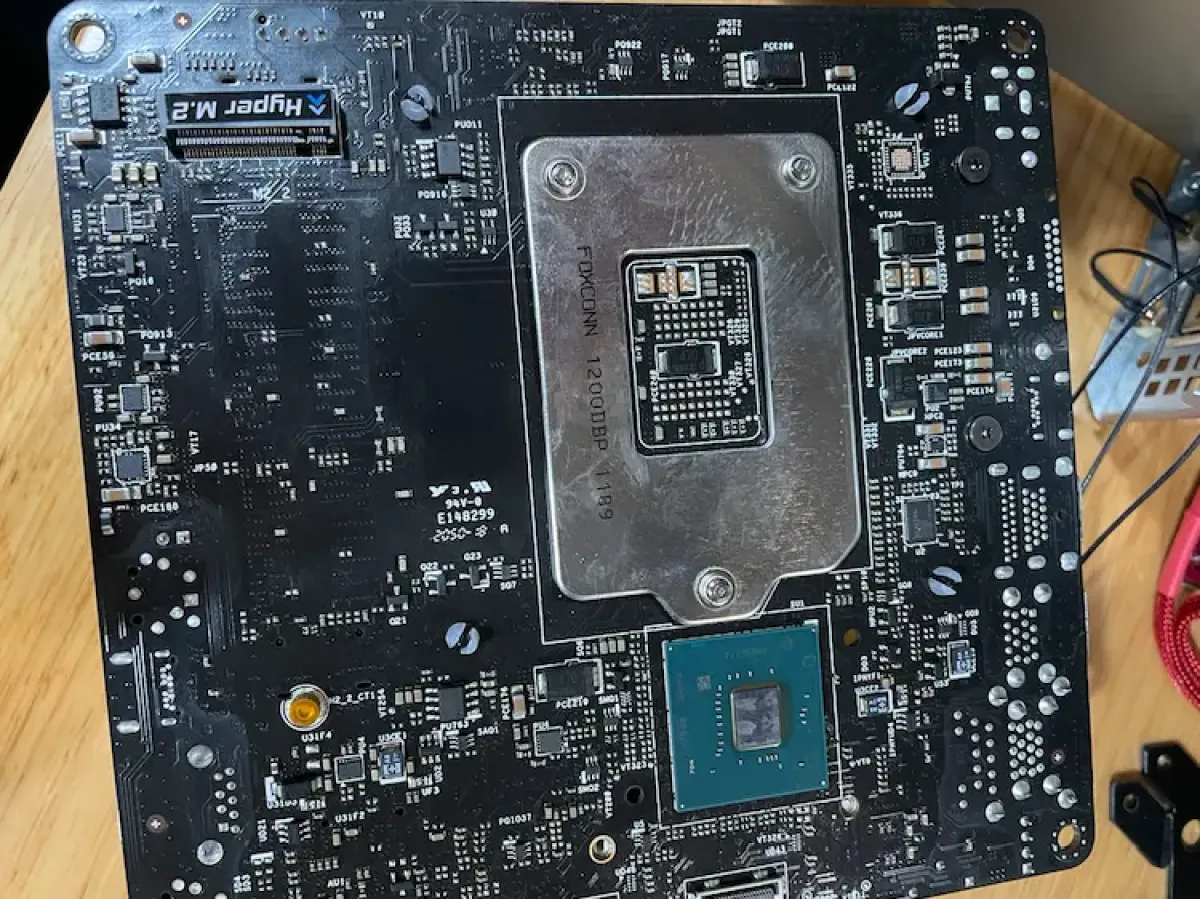

image-20211127211129829

主板背面有一个隐藏的m2(只能11代的pcie4.0才可以使用)

卸下旧风扇

image-20211127211242656

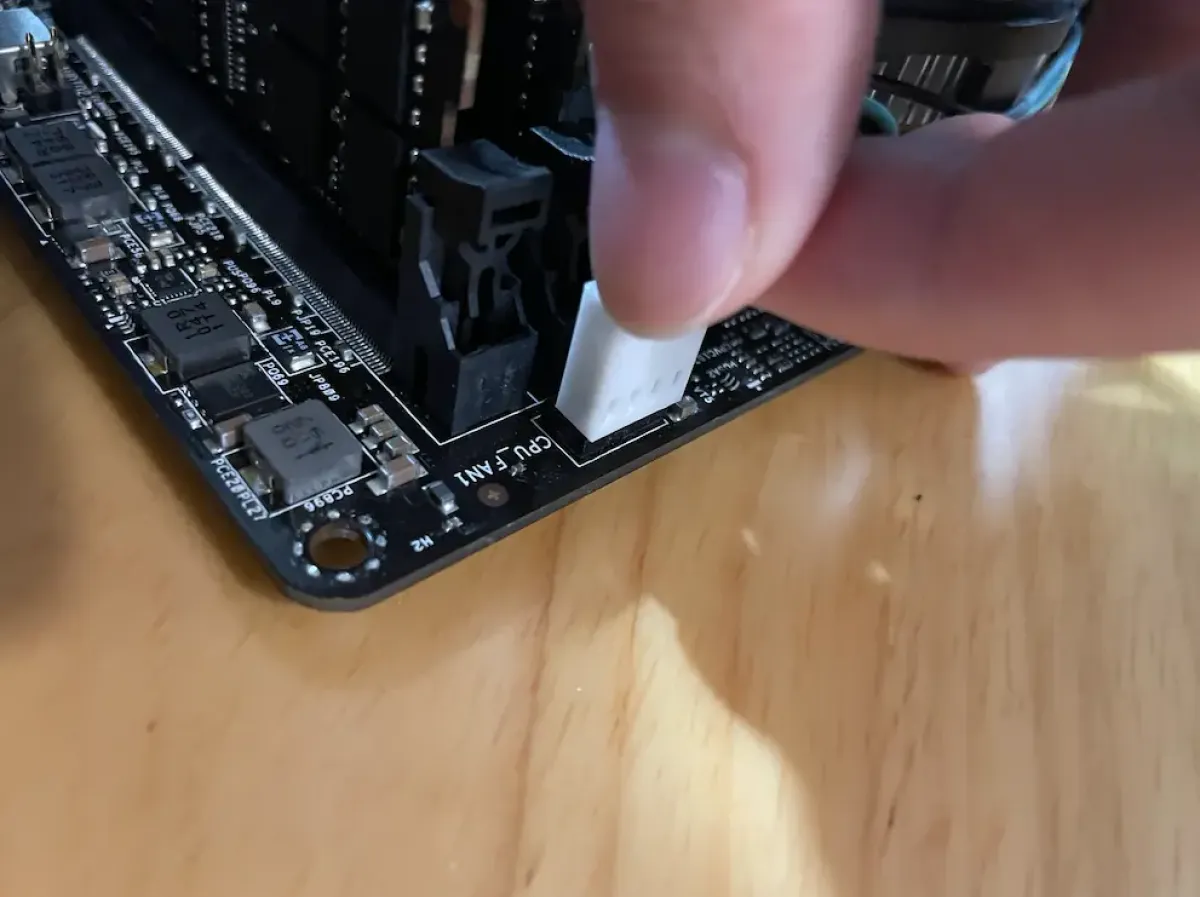

先断开风扇的电源


image-20211127211352748

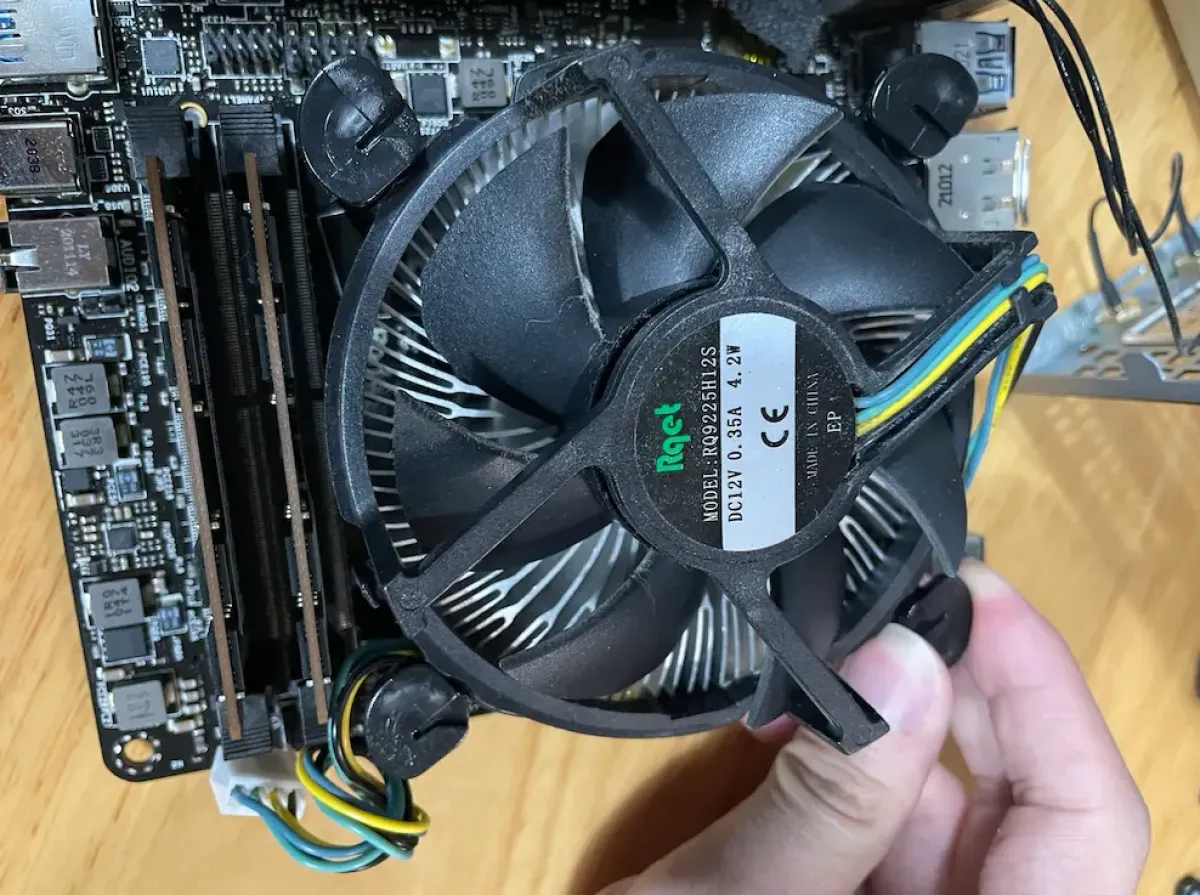

扭动这个卡扣结构，让塑料柱从主板出来


image-20211127211447414

稍稍注意然后用力就可以拔起散热


image-20211127211524639

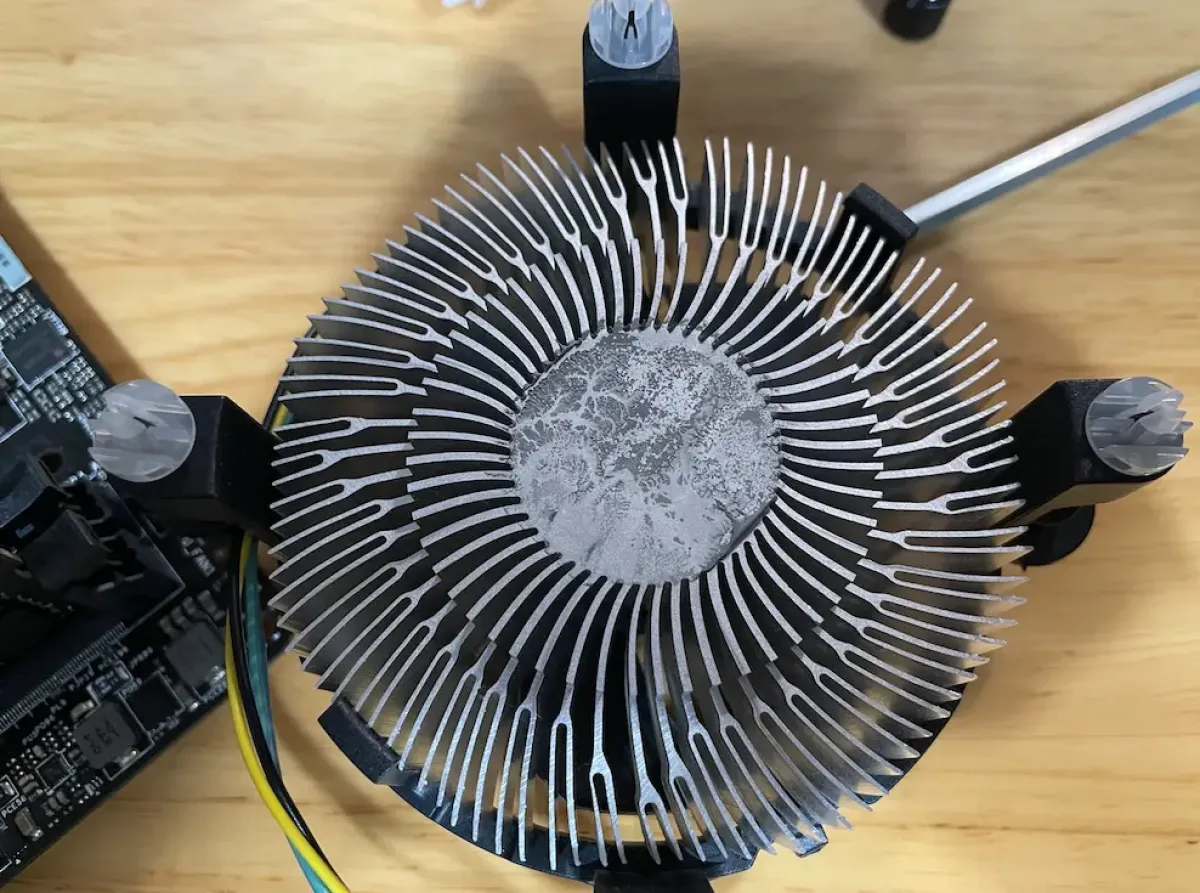

旧散热(英特尔自带盒装散热)


image-20211127211605510

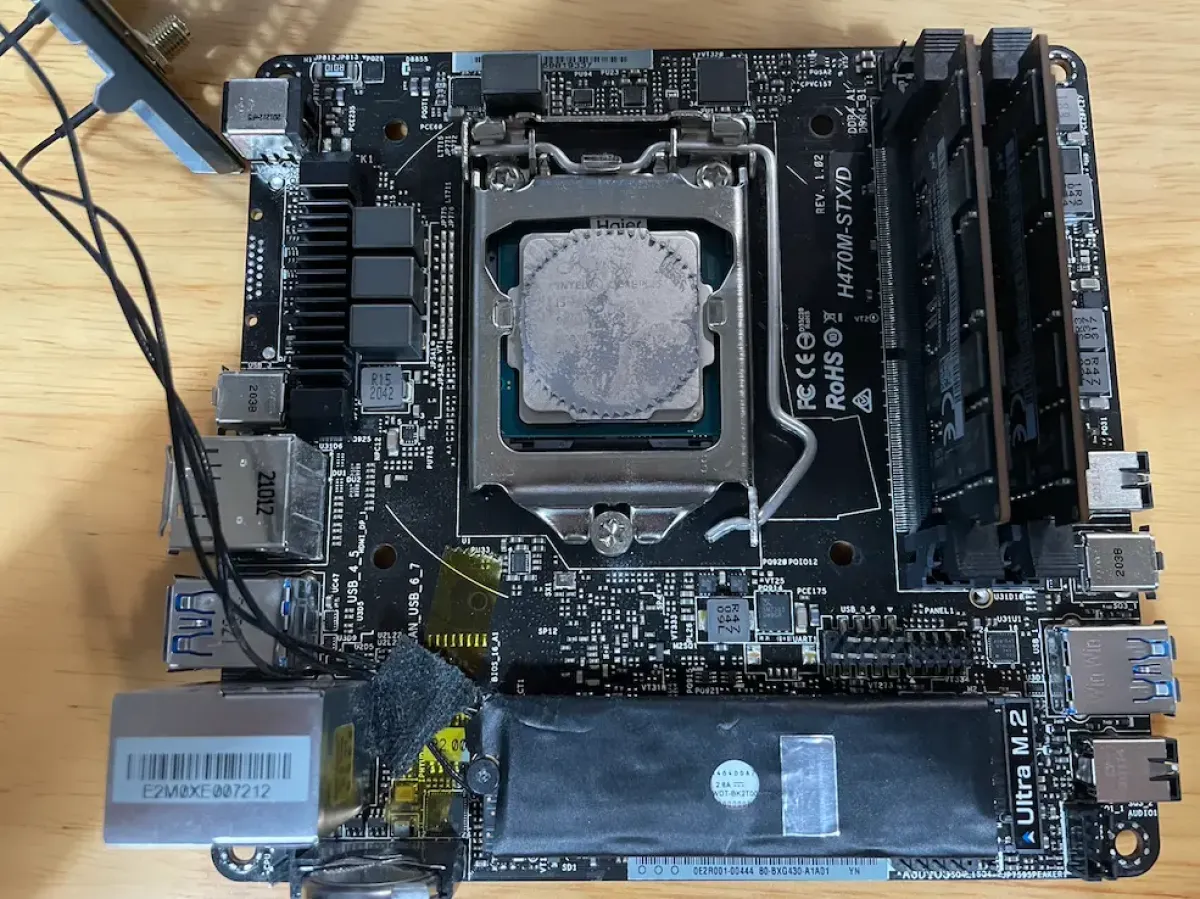

移除散热以后CPU的硅脂印记

装上新的AXP90

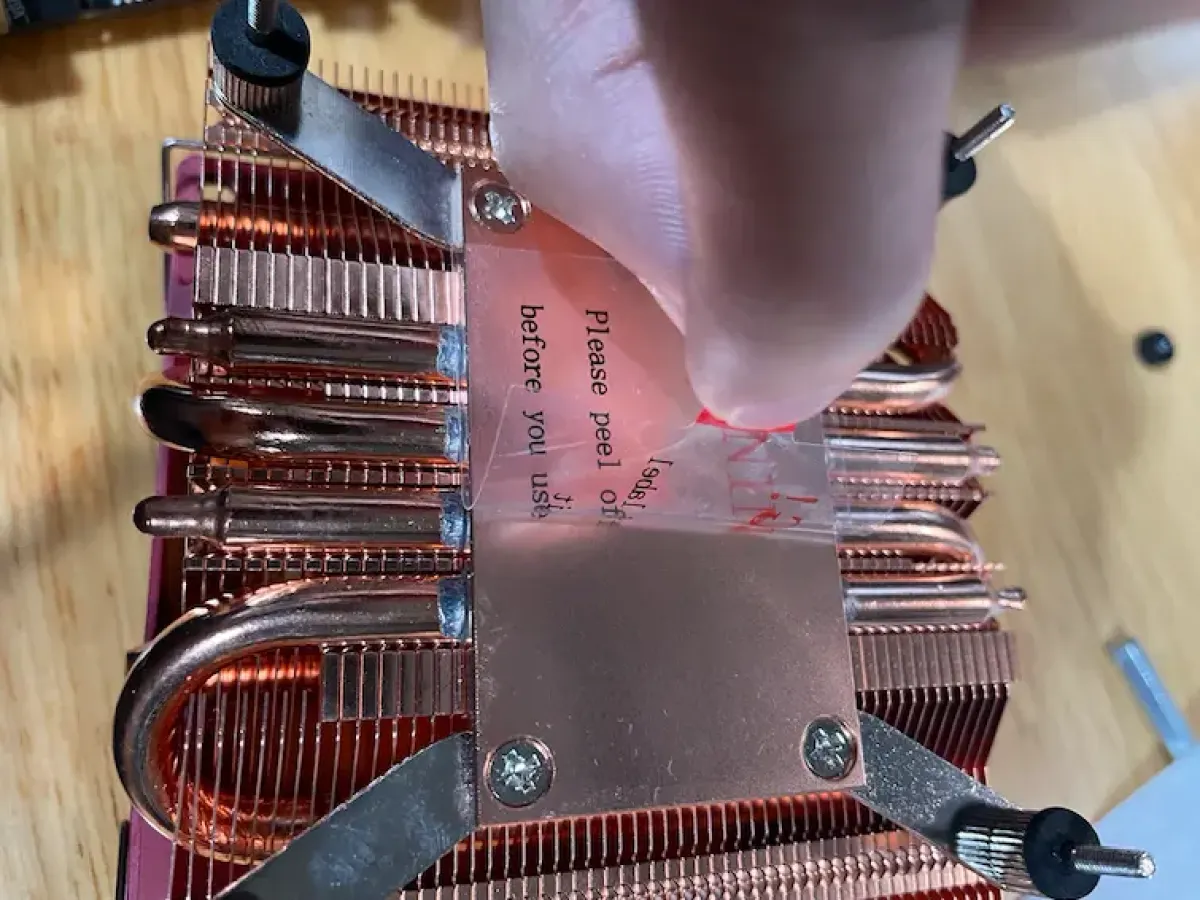

image-20211127211754631

解开膜(非常重要，这个膜不接会严重影响散热效果)


image-20211127211841539

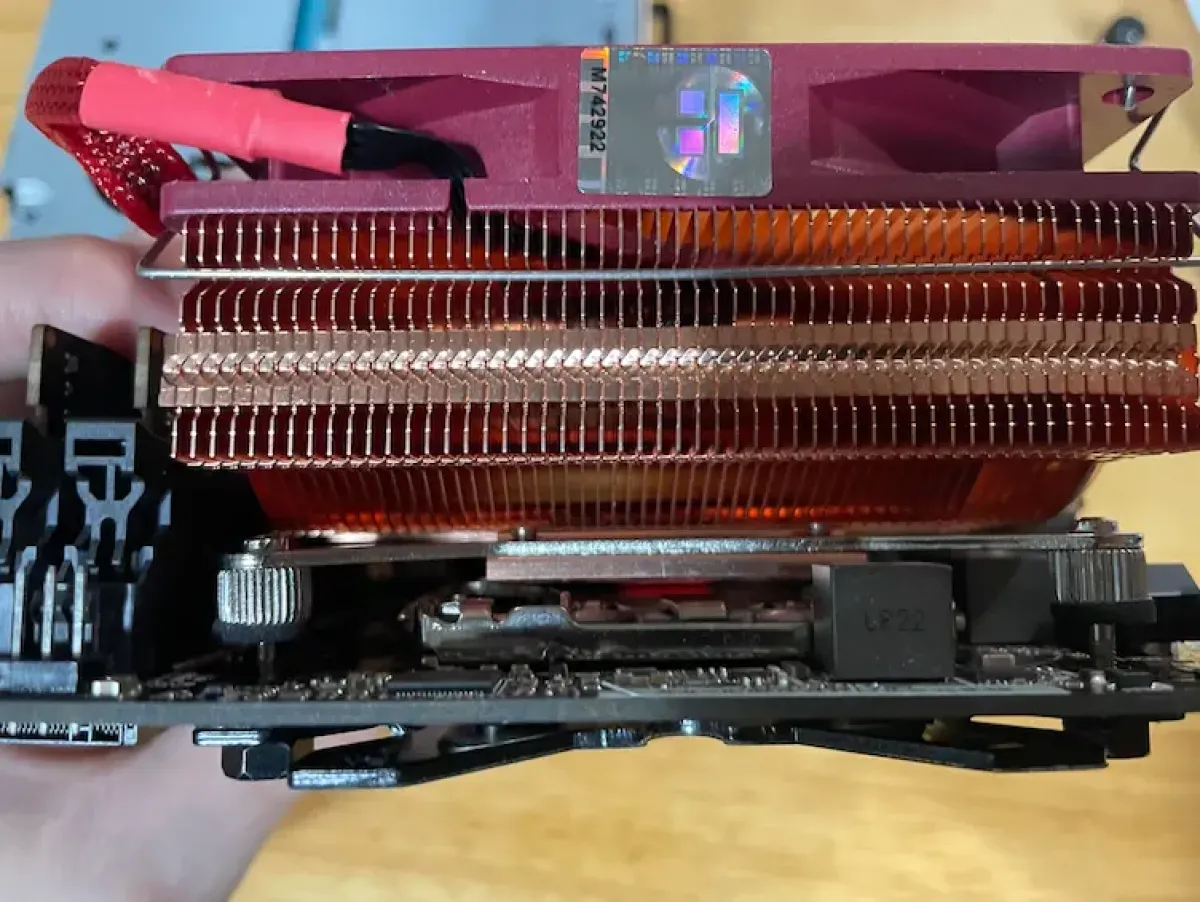

送的TF7来个x涂抹硅脂(推荐x法点硅脂)


image-20211127212028885

image-20211127212112804

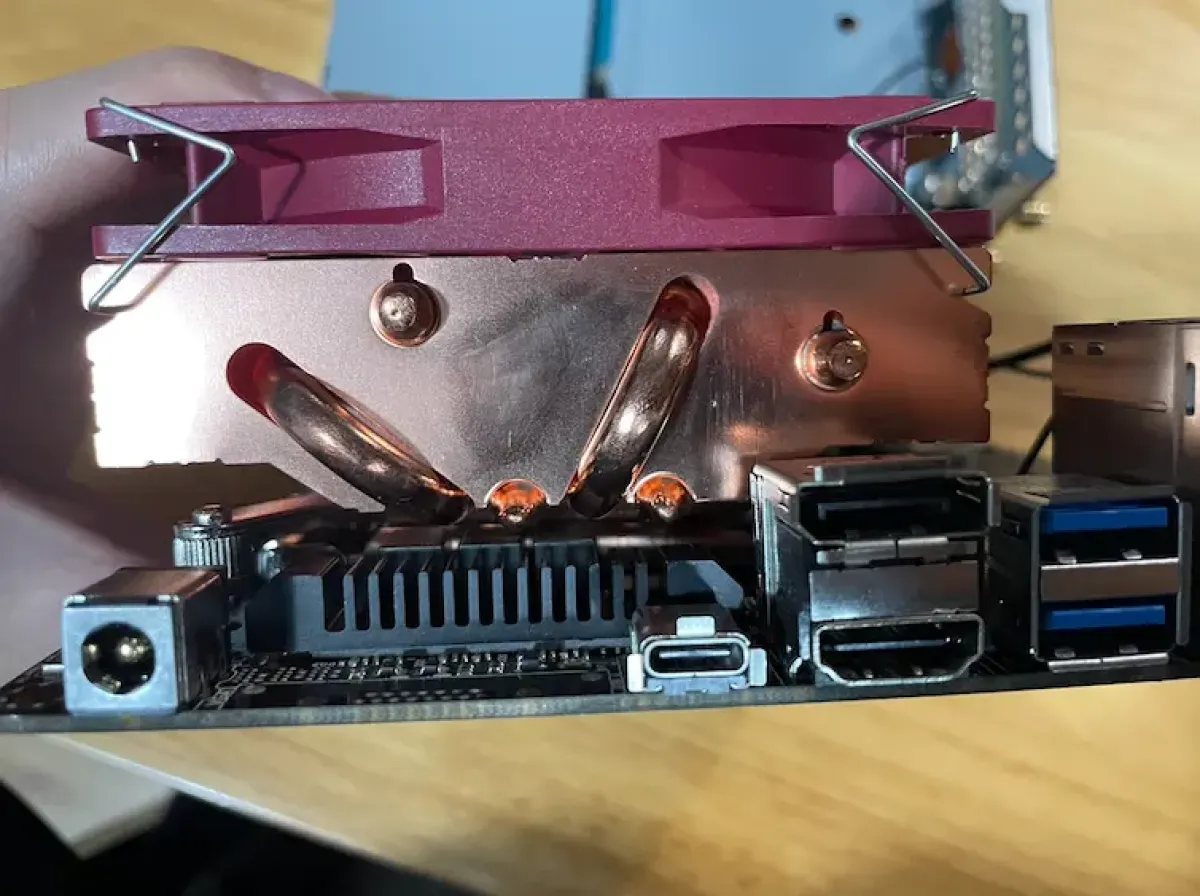

然后把散热器本体放上去


image-20211127212127581

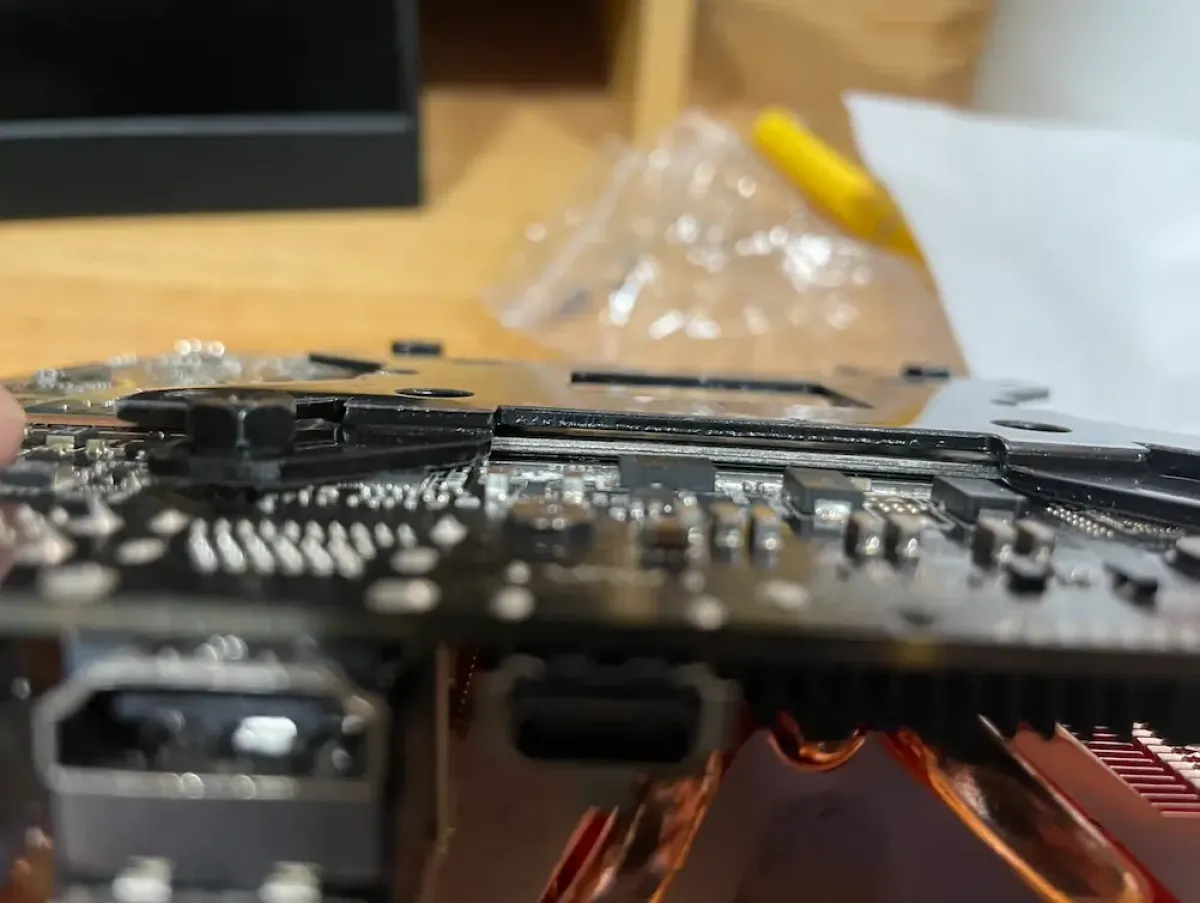

小心倒过来，然后把背板放上去


注意注意注意！！！

image-20211127212210597

image-20211127212337970

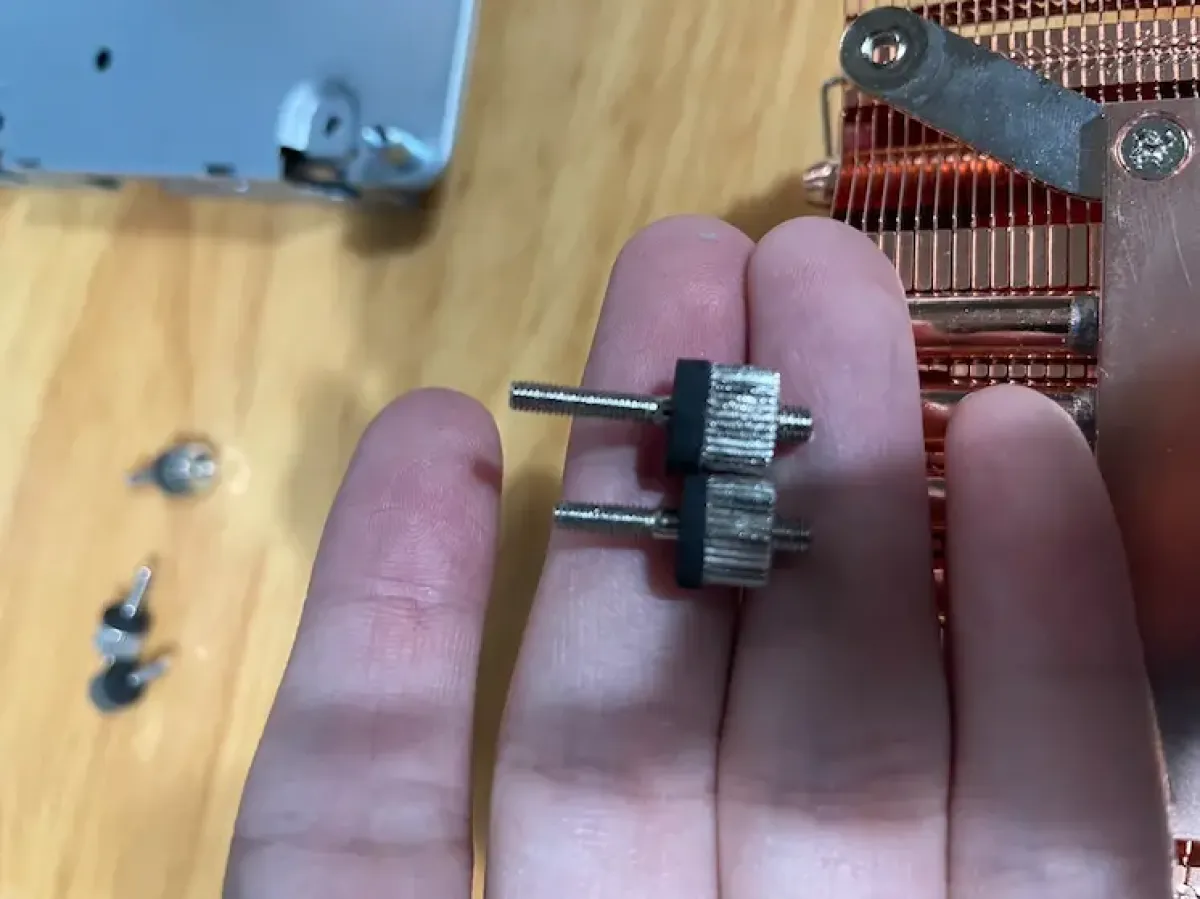

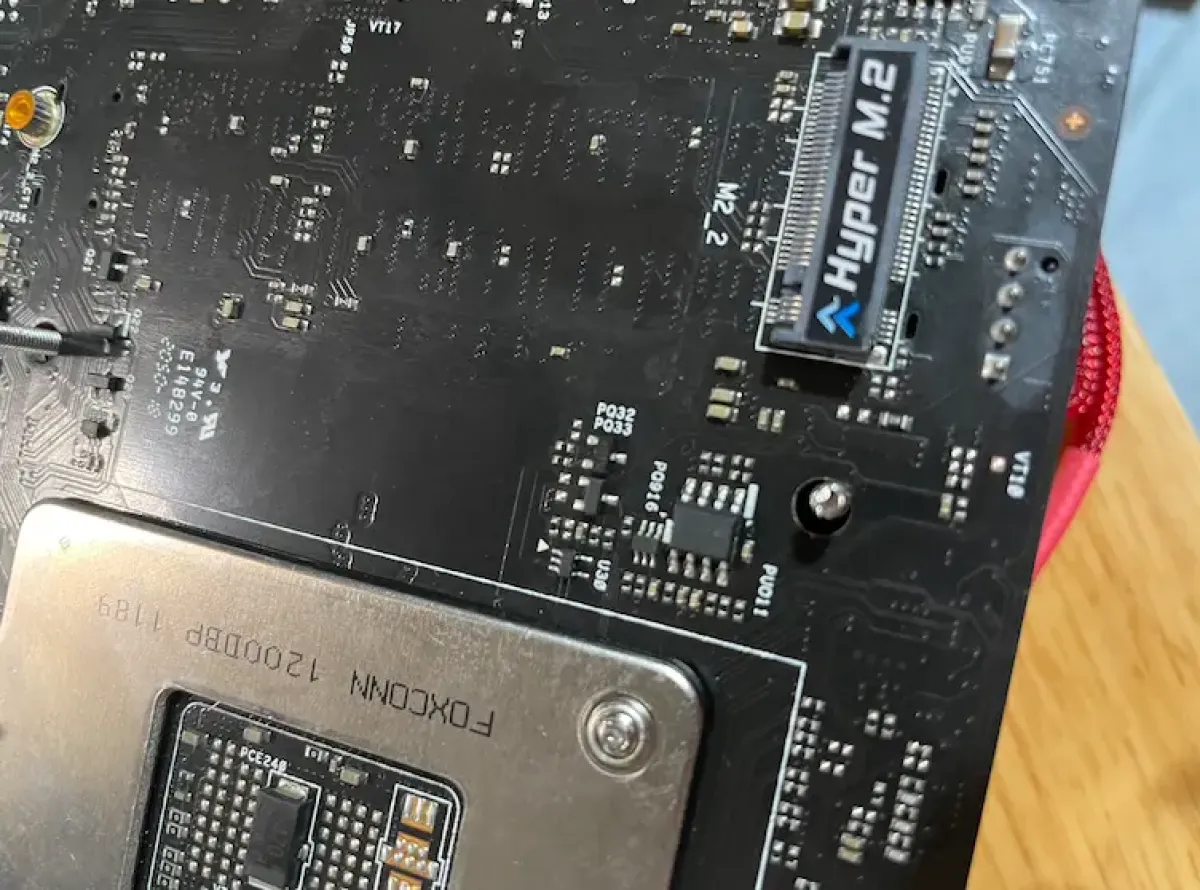

这里的螺帽两种规格，我收到默认装载的是短的，但是这个短的不适用于deskmini-h470，会导致距离不够，然后压主板，切记切记一定要更换


image-20211127212453081

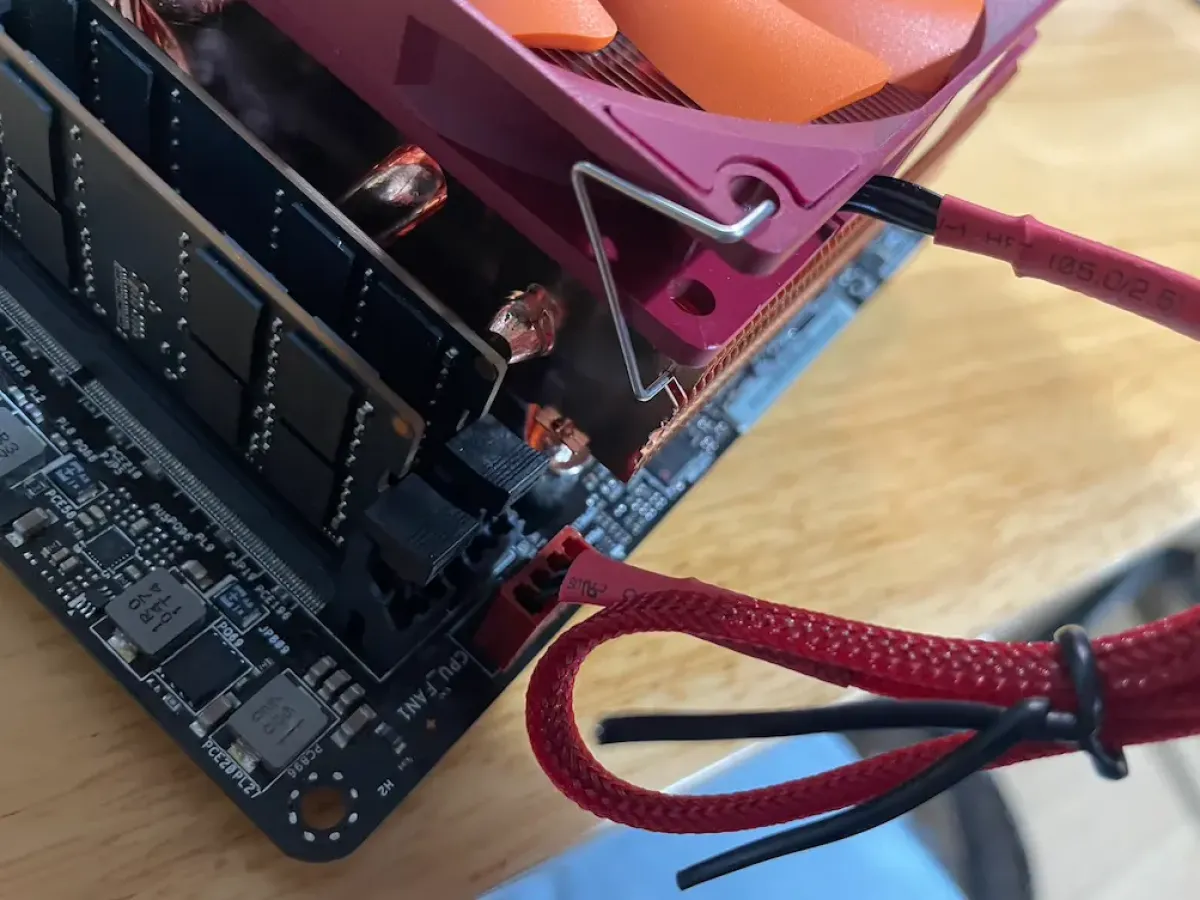

最后把风扇的电源接上

装后优化

image-20211127212539374

image-20211127212629336

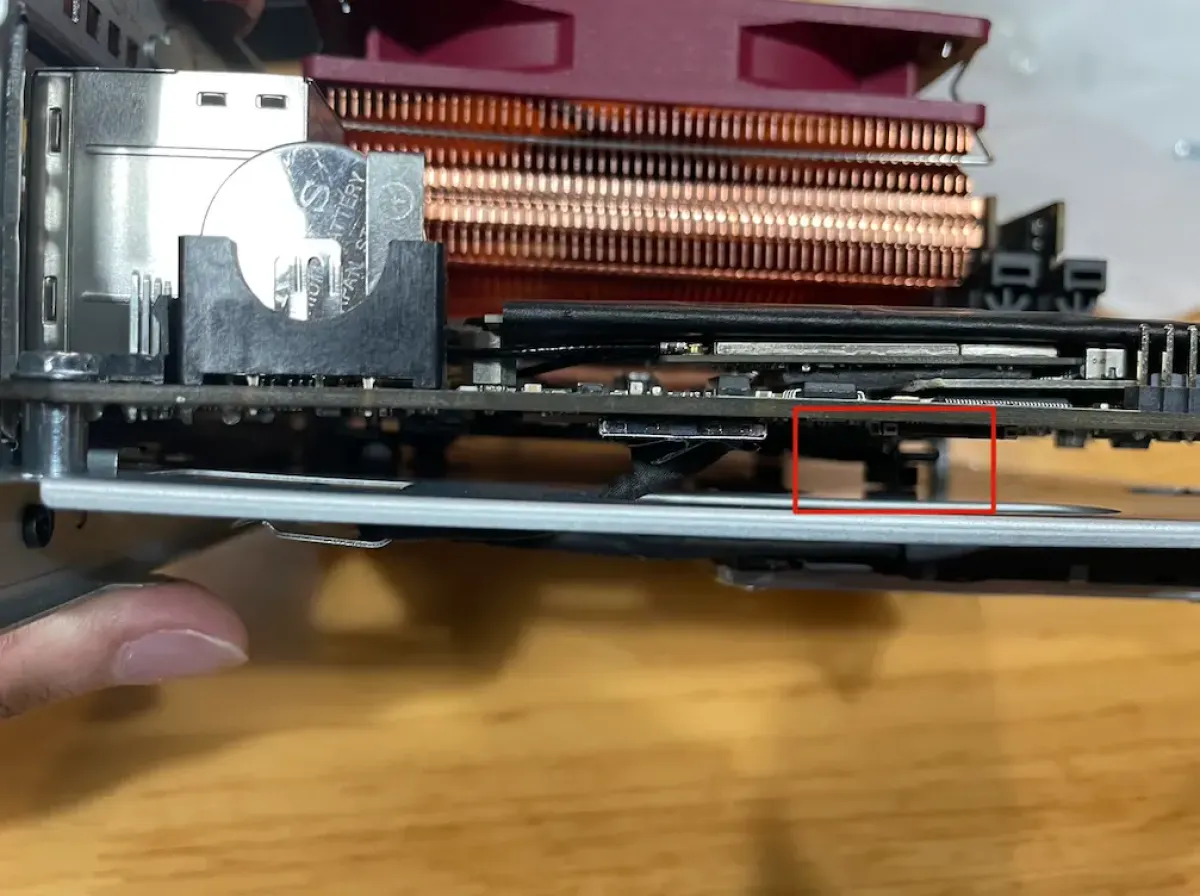

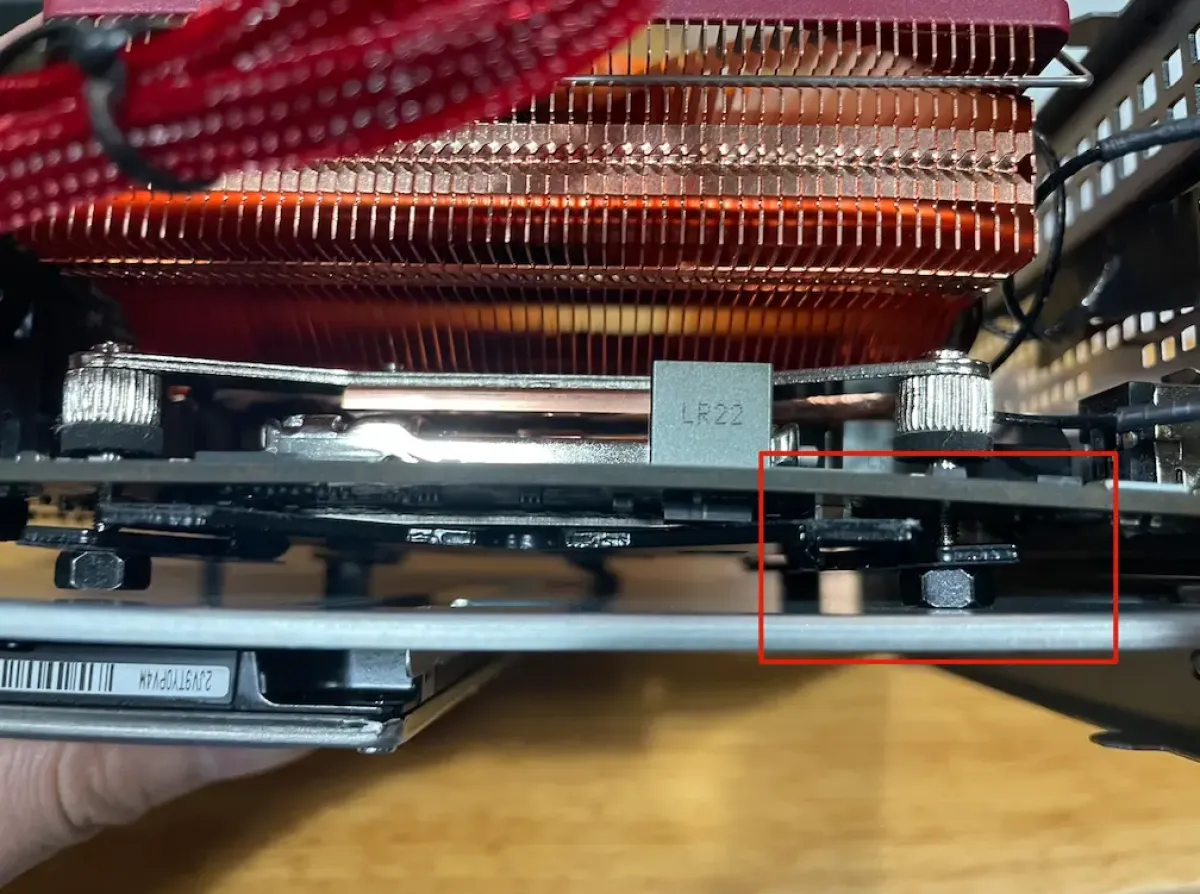

组装主板托架和主板的时候，红色位置会顶主板，可能会造成主板变弯(不是可能，是一定)，所以不要压的很紧，只要能固定不晃动就行了

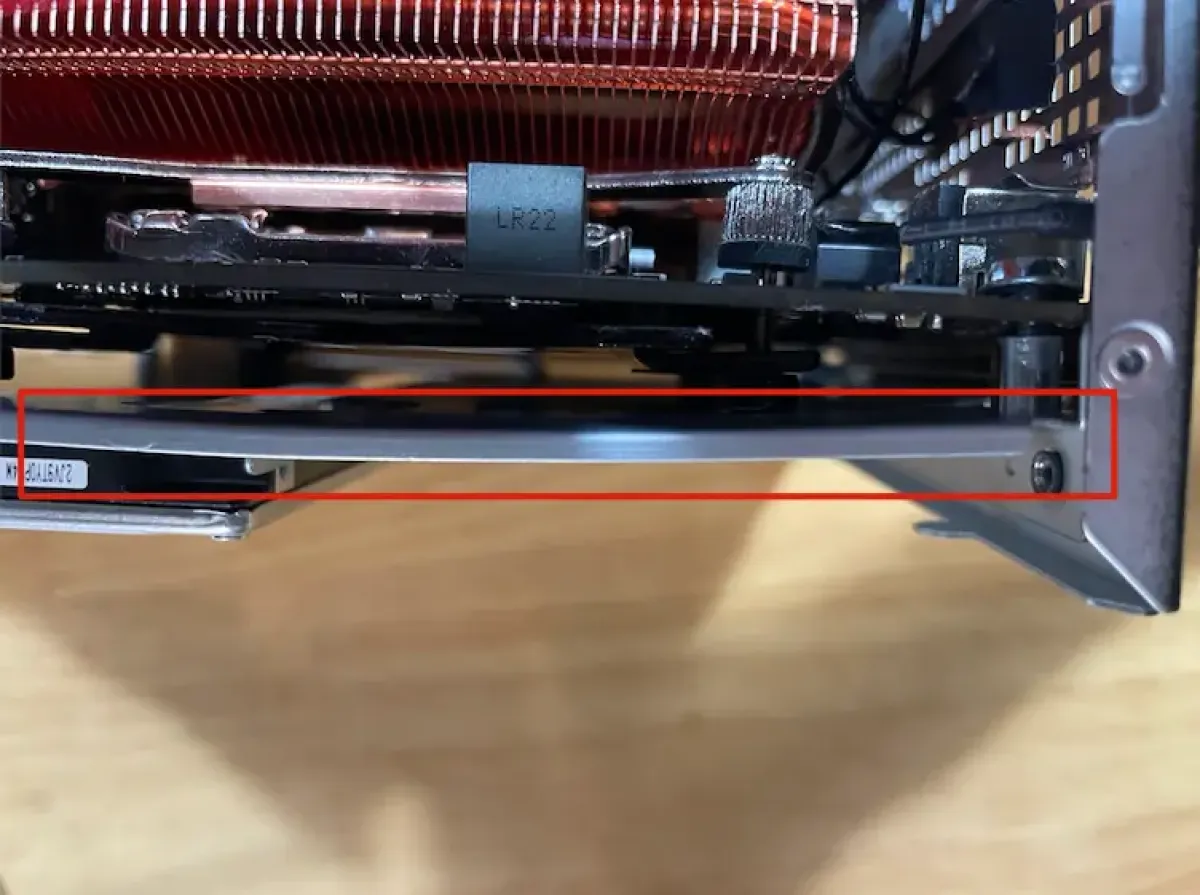

image-20211127212732895

关于主板变弯我的解决办法是1.不要完全压死。2.把背板掰弯让主板的突出的螺丝有空间


image-20211127212912555

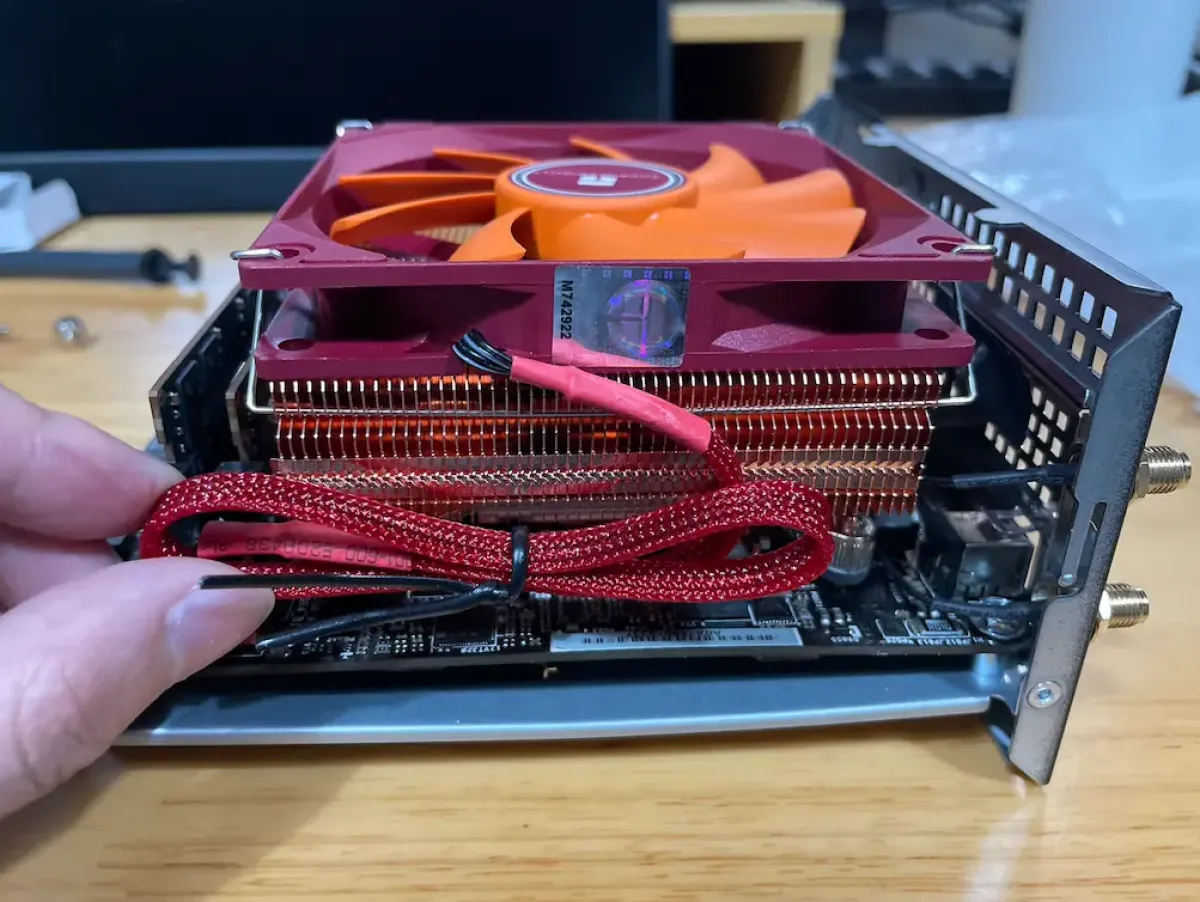

最终样子还挺好看的


image-20211127212944215

接上开机电源的排线

1mm遇到的问题以及解决方法

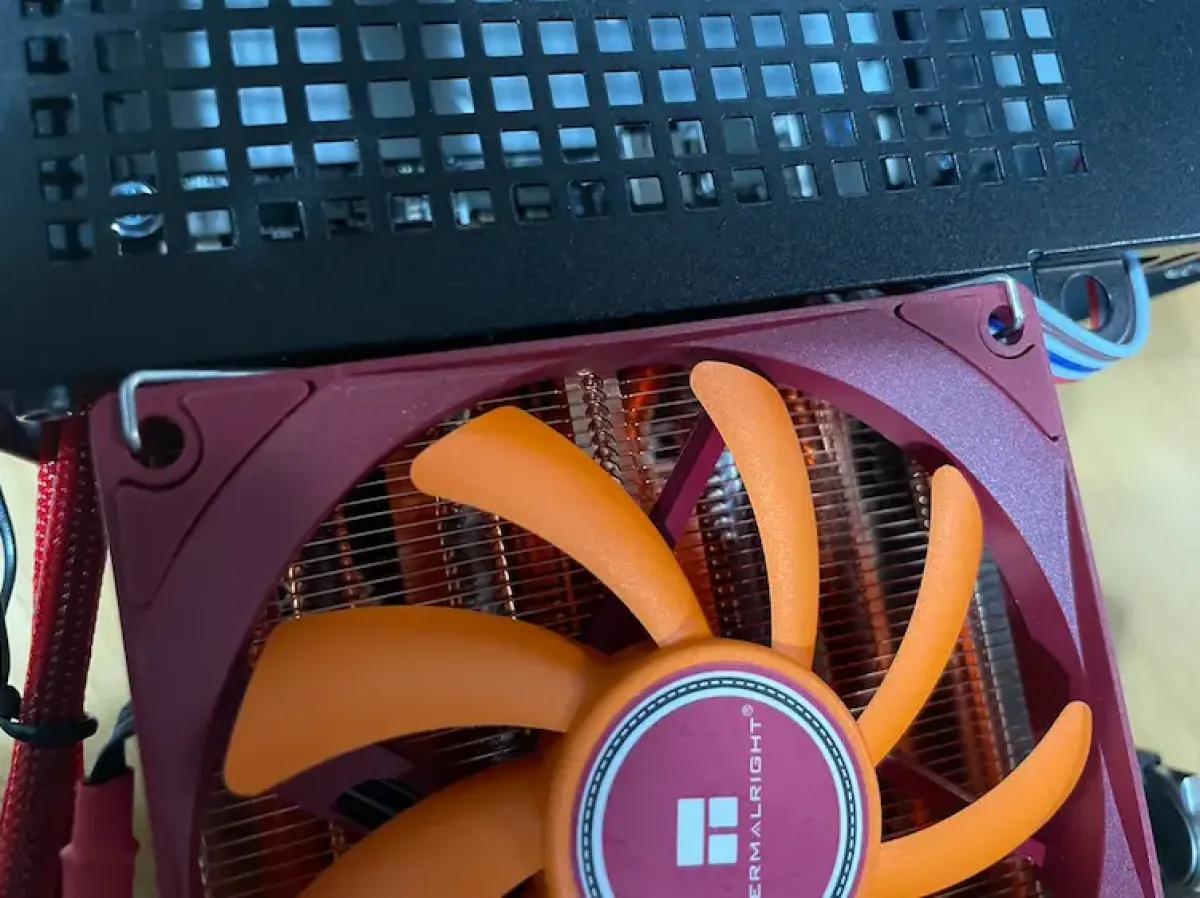

image-20211127213142498

image-20211127213544052

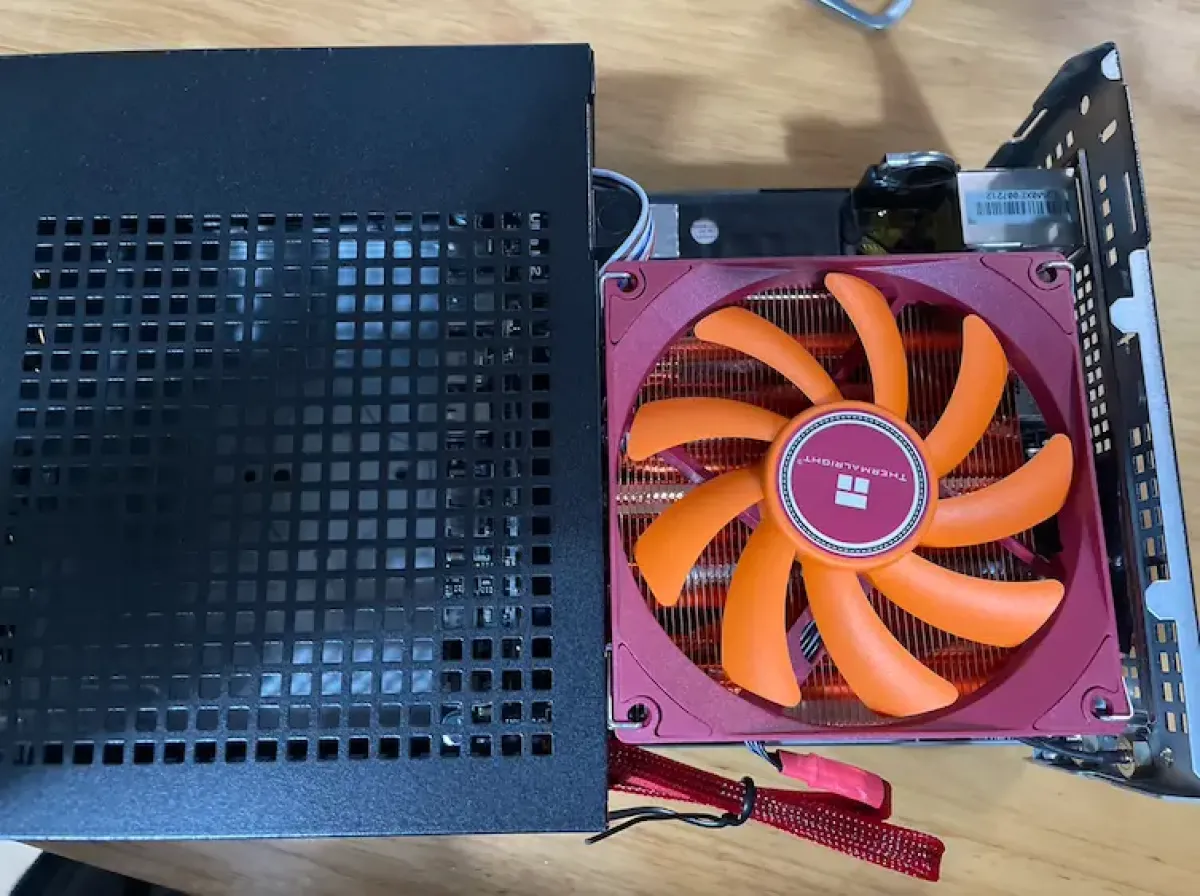

放回去的时候就遇到的问题了,发现卡住了，搞不进去

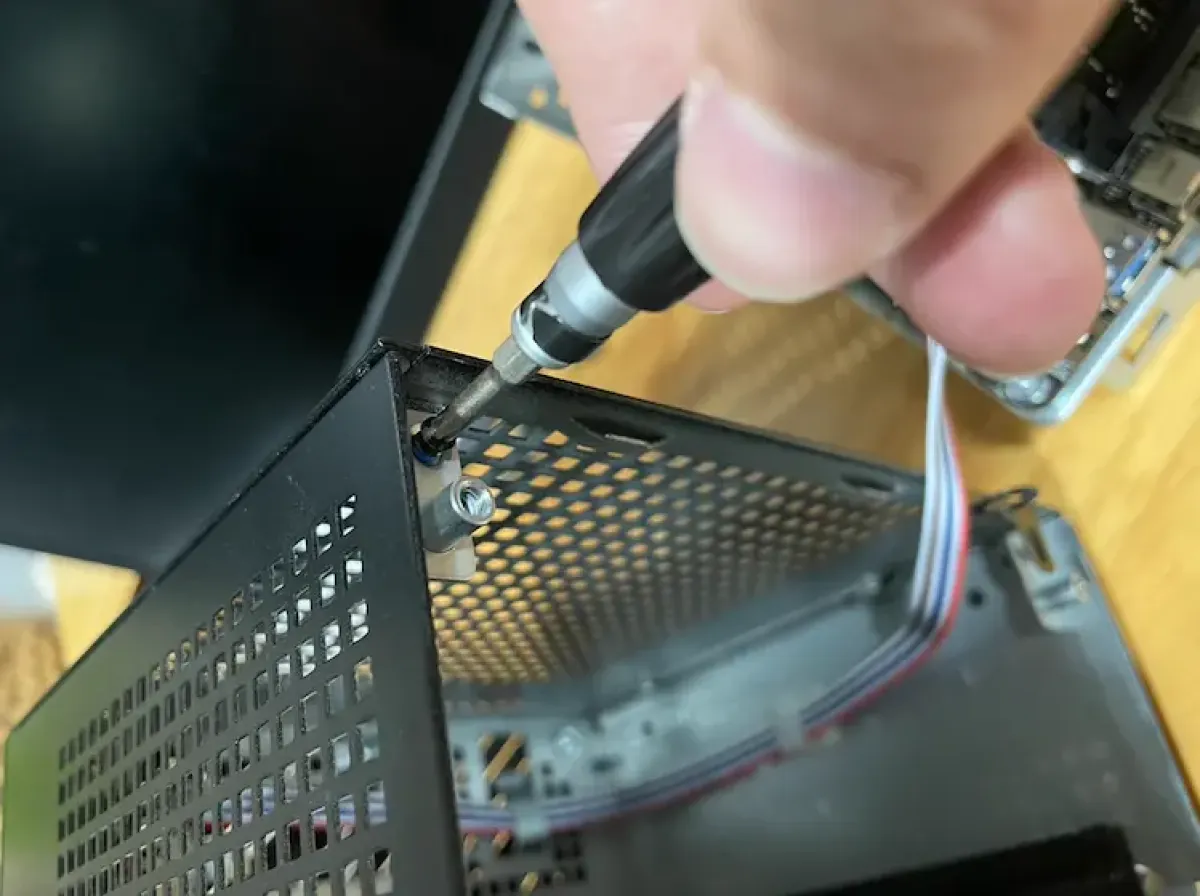

image-20211127213611188

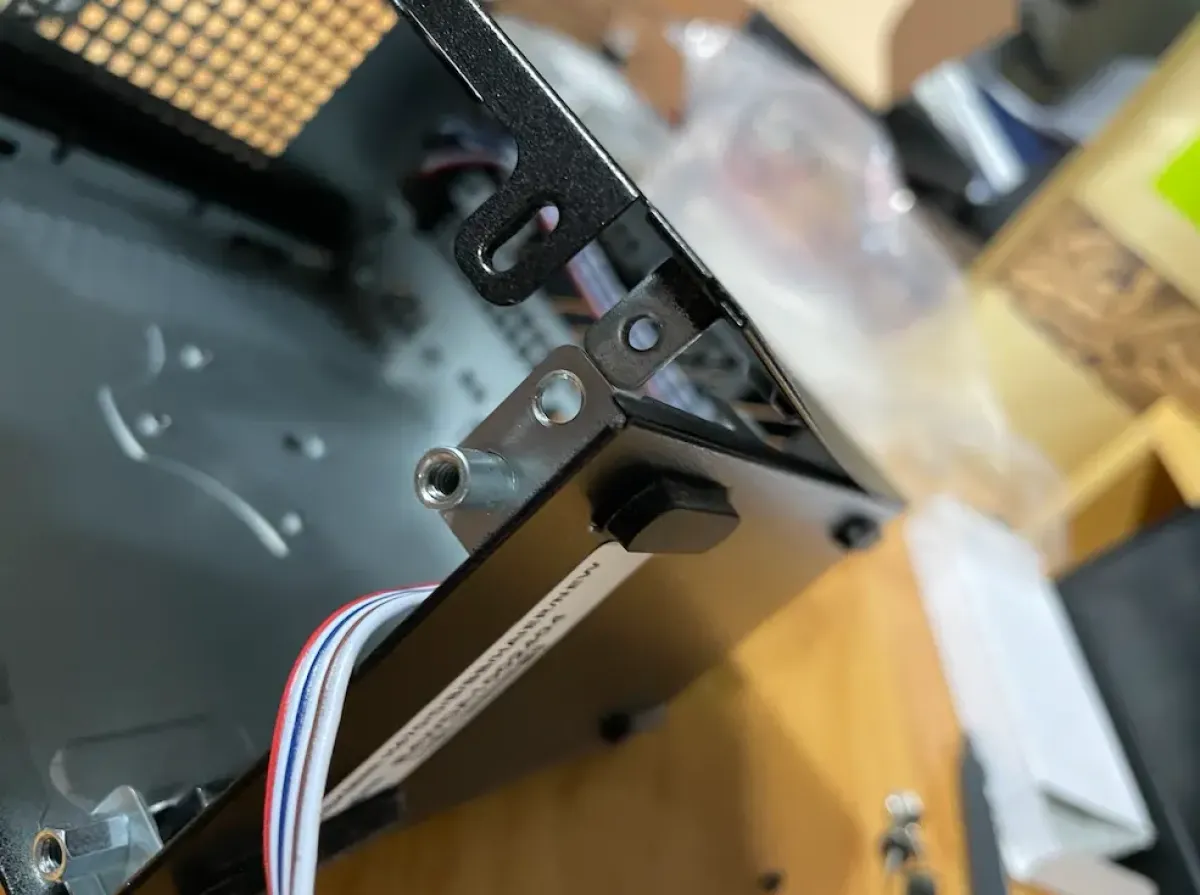

因为这里卡住了，所以我打算把这个螺丝拆了，然后把顶往外弹性掰一掰


image-20211127213724207

发现螺丝卸下来以后，这里出现了很多冗余

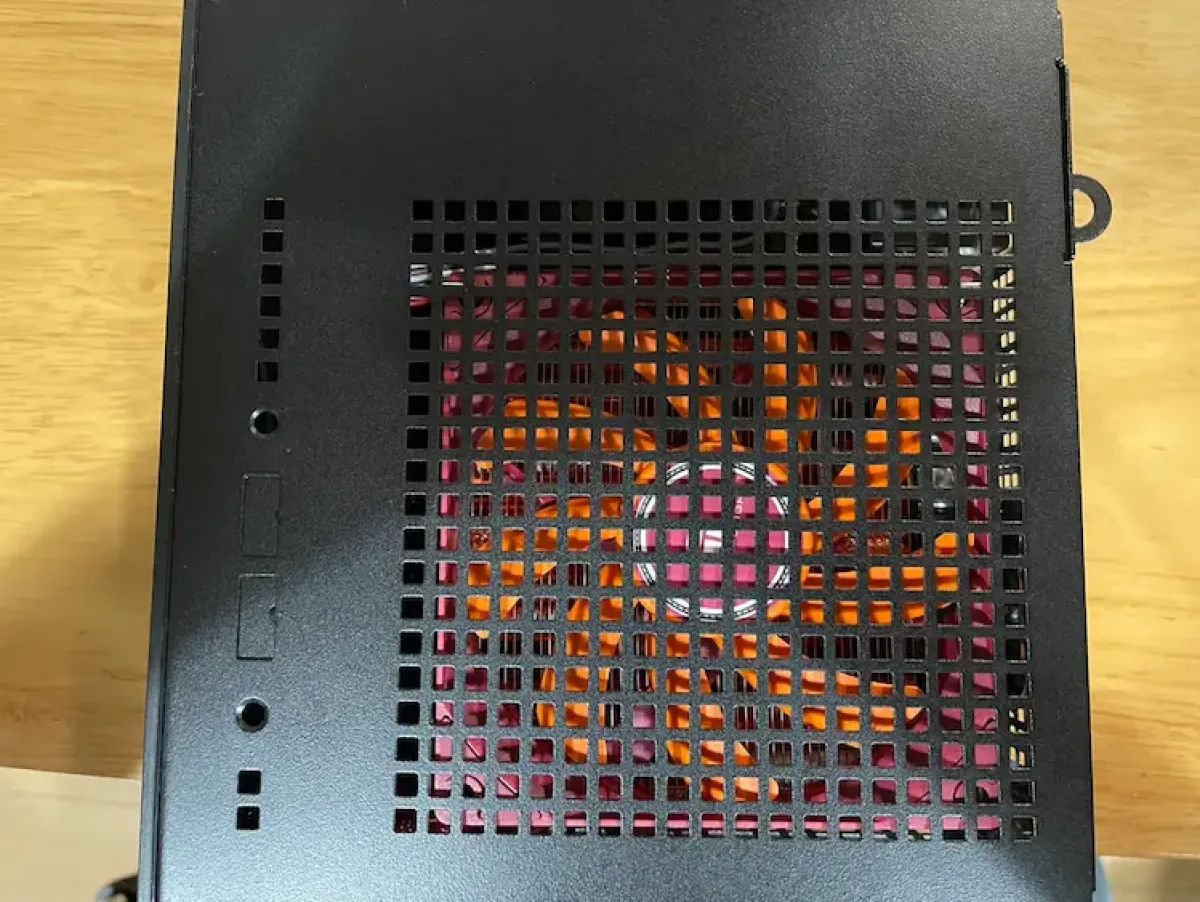

image-20211127213830029

顺势就直接塞进去了，然后我看了一下这个螺丝是扭不回去的，并且为了以后还要进行升级cpu或者其他部件，就没有必要强扭回去，因为现在的结构也相对固定，少了这两个螺丝也没啥区别。最后稳定性也非常好，这个网也不会卡风扇，整体非常满意

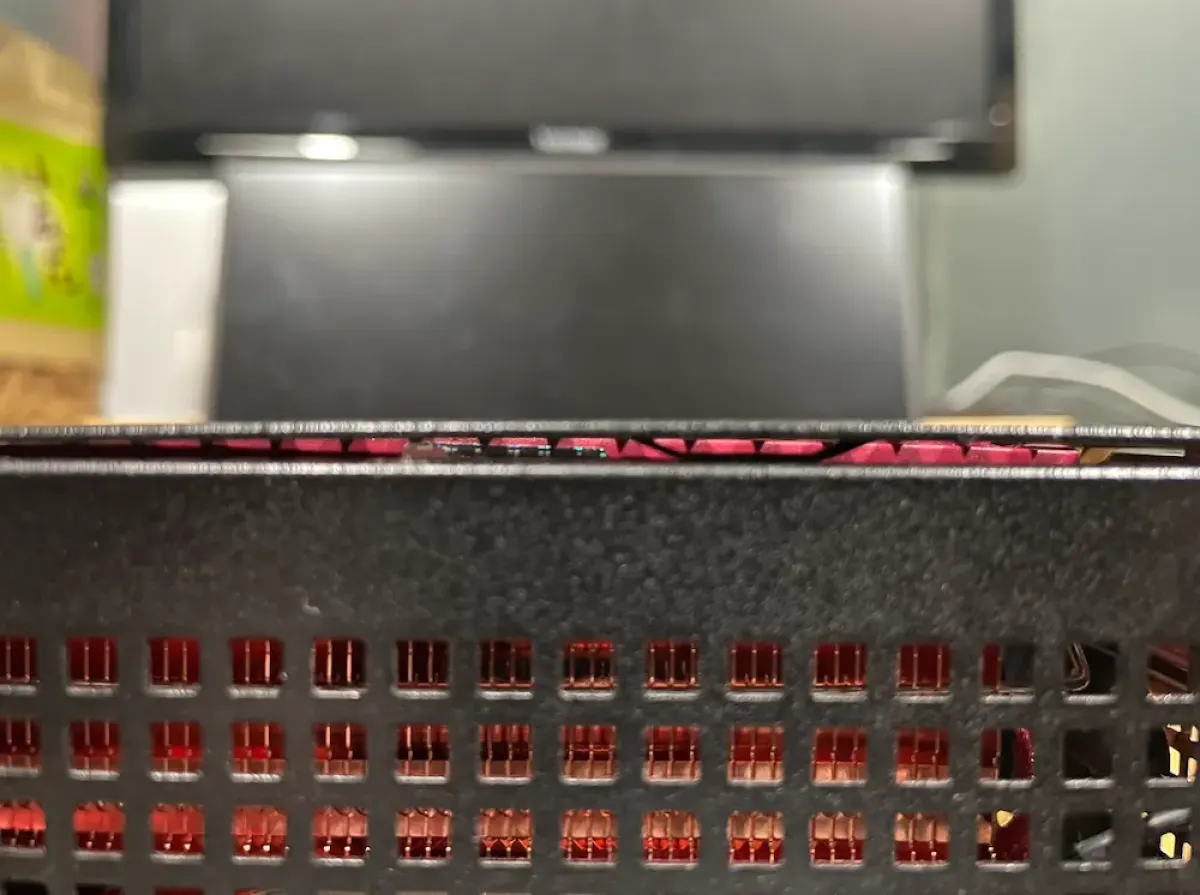

image-20211127214019244

因为高度多了1mm，导致螺丝拧不上，风扇顶出来差不多一丢丢，不过不影响使用

后言

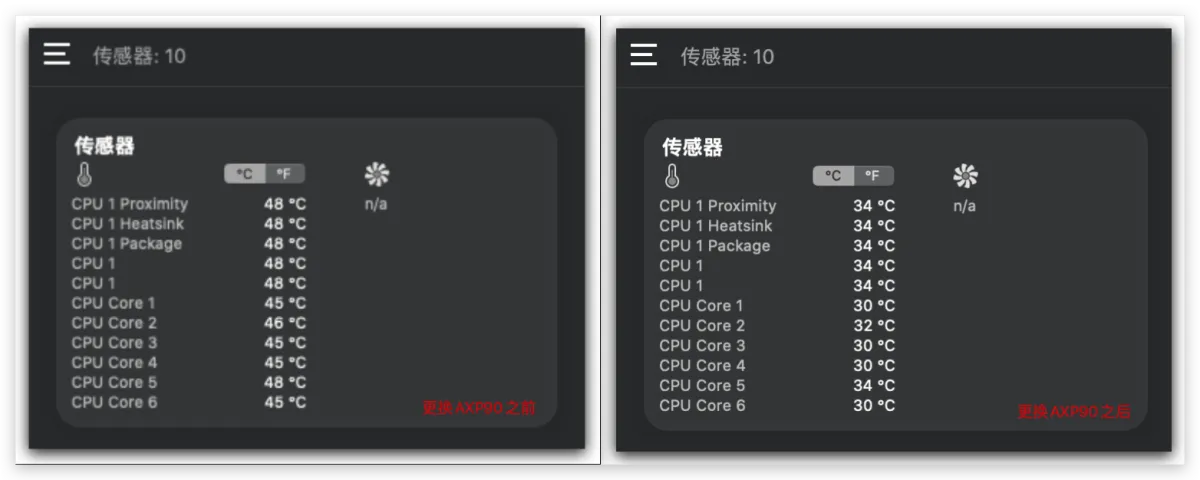

image-20211127215952591

左图是更换之前，右图是更换之后

一图胜千言，该怎么做就不用我多说了。确实很厉害，为我压10900es打下了良好基础，给我鼓舞了信心，等用一段时间，有合适的机会就入一块10900es，体验一把10C20T的感觉。

对了，AXP有个缺点，就是太吵了，研究了一下发现AXP90最低的转速都是1600rpm，即便是30多度它也用1600rpm来跑。所以去bios里面设置一下转速，低任务下保证静音，高任务下保证性能释放

image-20211127215158225

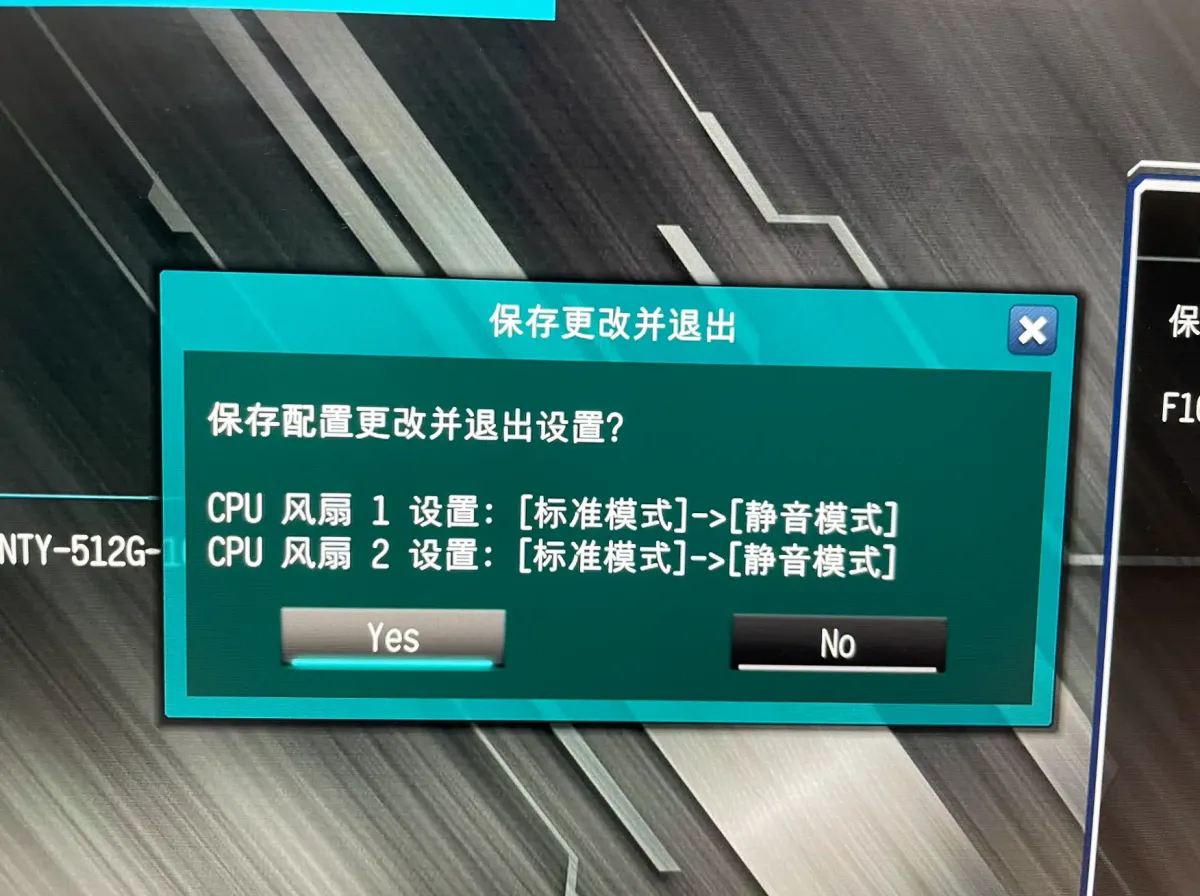

刚开始设置成静音模式就好了，结果发现最低还是1600rpm的转速


IMG_5160

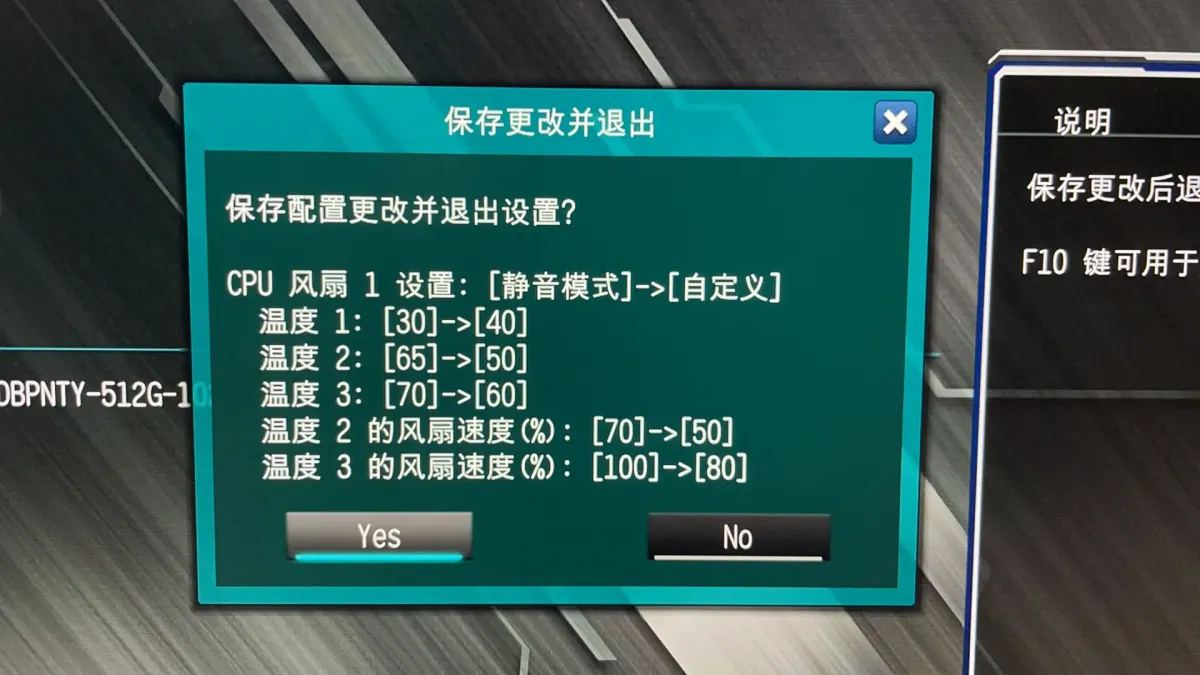

必须要设置成自定义，图上是我的设置
